產品名稱：[ZRJX-CCM教學插齒機]

---

上海中人專業提供ZRJX-CCM教學插齒機,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRJX-CCM教學插齒機，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRJX-CCM教學插齒機，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRJX-CCM教學插齒機

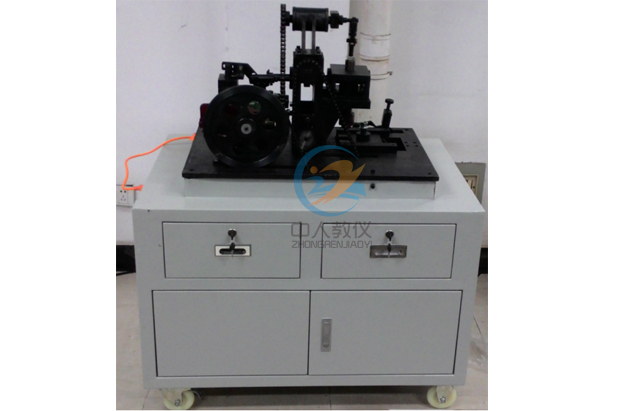

ZRJX-CCM教學插齒機

參考圖片

一、技術參數

1、輸入電源：單相三線AC220V±10%50Hz；
2、交流帶減速調速電機200W
3、電機轉速1500r/min
4、插刀m=2.5 z=30
5、毛坯件：Φ82×20，材料要求為工業蠟。
6、外形尺寸：1000×700×1250mm

二、實驗?zāi)康?/span>

1、了解插齒機教學模型各種傳動副的結構特點和用途，加深對各種類型的機械傳動的感性認識和理論認識；
2、通過拼裝對比分析不同的傳動特點，提高學生動手能力和創新意識，培養學生工程實踐能力和創新能力。
3、加深對范成法加工齒輪的理解。

三、性能特點：

1、本實驗裝置由：讓刀組合、單級直齒圓柱齒輪減速器組合、渦輪握桿減速器組合、分流組合、刀具上下運動組合、刀具旋轉組合、工件旋轉組合、支撐柜體等八大部分組成。
2、塔底式蝸輪蝸桿減速器傳動模塊：要求具有多種基本的傳動機構,如：螺旋齒輪機構、直齒圓錐齒輪機構、凸輪機構、曲柄滑塊機構、曲柄搖桿機構、棘輪機構,以及帶傳動、鏈傳動、滑鍵配合等，可以組成插齒機床的傳動系統，形成互相協調配合的范成運動、切削運動、進給運動、讓刀運動，共五條傳動路線。
3、工藝精致，采用可視化設計，構造通透、直觀，能使學生在短時間內熟悉操作并了解模型結構、傳動動作和工作原理。

四、注意事項

1、本機嚴禁在齒輪嚙合不到位的狀態下啟動運轉。
2、本機應盡量避免高速運轉。
3、該模型只限于教學演示，供學生觀摩內外結構。
4、本機在停止使用時，請注意防塵、防潮保管。

原文網址：http://www.iipan.cn/proshow.asp?ID=604

---

尊敬的用戶： 如果您對我們的ZRJX-CCM教學插齒機比較滿意，想要建設與ZRJX-CCM教學插齒機相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRJX-CCM教學插齒機。
售后：我們承諾在質保期內，若ZRJX-CCM教學插齒機出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRJX-CCM教學插齒機故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRJX-CCM教學插齒機零部件僅收成本費的。

---
