產品名稱：[ZRJXC-KJA 空間機構創意組合及動態參數測試實驗臺]

---

上海中人專業提供ZRJXC-KJA 空間機構創意組合及動態參數測試實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRJXC-KJA 空間機構創意組合及動態參數測試實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRJXC-KJA 空間機構創意組合及動態參數測試實驗臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRJXC-KJA 空間機構創意組合及動態參數測試實驗臺

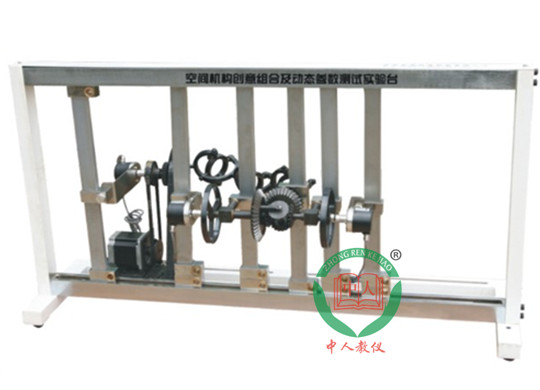

ZRJXC-KJA 空間機構創意組合及動態參數測試實驗臺

參考圖片

該實驗臺能較好地完成從機構運動方案創新設計、仿真、拼裝到運動參數測試分析全過程�？膳囵B(yǎng)學生對機構運動方案的創新設計，并自己動手搭接機構，研究機構的運動參數，了解傳感器的安裝調試、軟件調試及數據的測試與分析,是培養學生掌握測試分析和實踐動手能力的綜合實驗臺。適用于機械原理、機械設計、機械創新設計等課程開設平面機構設計性、綜合性和創新性實驗，是構建開放性創新型實驗室的重要設備之一。

主要技術特點:

1.該實驗臺可對學生進行虛擬拼裝和實物拼裝兩次訓練，能節省實物拼裝用時。

2.該實驗臺主要由機架、步進電機、帶傳動裝置和一個零件存放箱組成，零件存放箱內配備有可拼裝六種空間機構的各種零部件。

3.該實驗臺可提供多種搭接與運動參數實驗。學生可根據功能要求自己進行設計利用傳感器、數據采集卡計算機、圖形化編程平臺等先進測試設備和軟件進行實驗測試操作和數據圖形處理�？蓪�(duì)機構運動參數進行實時采集充分體現出先進采集設備和技術的高速、高效、高可靠性特點。

4.本實驗臺采用步進電機做機構的驅動裝置，步進電機穩定運行時，轉速穩定而精準，是開環控制系統的理想驅動源。

實驗項目:

1.空間機構組成原理的拼裝及仿真設計實驗;

2.實驗方案設計:

3.空間機構運動參數測試分析實驗。

實驗機構:

1.非園齒輪與空間球鉸機構組合傳動

2.盤型凸輪機構與蝸輪蝸桿及錐齒輪組合傳動

3.棘輪棘爪機構與鏈桿機構組合傳動

4.槽輪機構與錐齒輪及直齒輪減速機構組合運動。

5.運動分解機構與三級萬向聯軸器組合運動

6.運動合成機構與兩組電機帶輪組合運動

主要配置及技術參數:

1.步進電機2臺額定轉矩6N-m;轉速n=0- 100r/min;

2.磁敏角位移傳感器3個0-5V連續;

3.直線位移傳感器1個行程L= 185mm;線性誤差<0.5%;

4.空間機構測控驅動調速盒1個;

5.數據采集卡1張

6.零件存放箱1個;

7.專用虛擬軟件光盤1張;

8.專用測試分析軟件光盤1張;

9.實驗臺機架數量: 1個外形尺寸:1200x350x650mm,

原文網址：http://www.iipan.cn/proshow.asp?ID=1670

---

尊敬的用戶： 如果您對我們的ZRJXC-KJA 空間機構創意組合及動態參數測試實驗臺比較滿意，想要建設與ZRJXC-KJA 空間機構創意組合及動態參數測試實驗臺相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRJXC-KJA 空間機構創意組合及動態參數測試實驗臺。
售后：我們承諾在質保期內，若ZRJXC-KJA 空間機構創意組合及動態參數測試實驗臺出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRJXC-KJA 空間機構創意組合及動態參數測試實驗臺故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRJXC-KJA 空間機構創意組合及動態參數測試實驗臺零部件僅收成本費的。

---
