產品名稱：[ZRJX-LXC螺旋傳動參數與效率比較實驗臺]

---

上海中人專業提供ZRJX-LXC螺旋傳動參數與效率比較實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRJX-LXC螺旋傳動參數與效率比較實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRJX-LXC螺旋傳動參數與效率比較實驗臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRJX-LXC螺旋傳動參數與效率比較實驗臺

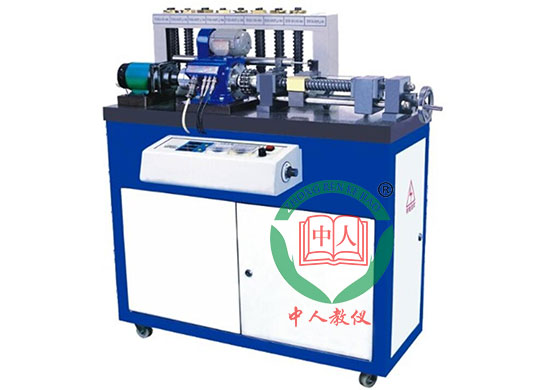

ZRJX-LXC螺旋傳動參數與效率比較實驗臺

該實驗臺可進行三種牙型共九對不同螺旋副的幾何尺寸、位移、受力及傳動效率的測試實驗，采用先進的數據采集傳輸系統和數據處理分析軟件，是機械設計實驗室的重要設備之一。

實驗項目內容：

1.矩形、梯形、鋸齒形螺旋副幾何參數與位移關系測試；

2.矩形、梯形、鋸齒形螺旋副的受力測試；

3.矩形、梯形、鋸齒形螺旋副的傳動效率測試與分析；

主要技術特點：

1.實驗臺由帶減速器的直流調速電機驅動，配有設計巧妙的試件快速裝卸和調整機構，輸入螺桿端裝有轉矩轉速傳感器，輸出螺母端裝有直線位移傳感器及負載裝置。

2.配有三種牙型的螺旋副，其中梯形的有5種導程，矩形及鋸齒形的各有兩種導程。用來測試不同牙型不同導程的螺旋傳動輸入轉矩及轉速、螺母移動線速度,計算其傳動效率。

3.采用了高精度的ZJ5轉矩轉速傳感器，測量精度為+0.27%;配有數據采集放大傳輸系統和數據處理分析軟件，采用RS232串口與計算機連接，可清晰直觀地顯示各種數據及曲線。

4.實驗臺外形為工作臺板+箱柜落地式結構，裝有可調地腳螺栓和活動輪，便于實驗室調整布置。

主要配置及技術參數：

1.被測螺旋副：

(1)中32單、雙線矩形螺紋螺距P=10mm導程S=10、20mm；

(2)中32 (1~5)線梯形螺紋螺距P=12mm導程S=12、24、36、48、60mm；

(3)中32單、雙線鋸齒形螺紋螺距P= 10mm導程S=10、20mm；

2.負載砝碼8塊5kg/塊；

3.專用軟件光盤1張；

4.外形尺寸1000x520x870mm;

5.重量160kg。

原文網址：http://www.iipan.cn/proshow.asp?ID=1696

---

尊敬的用戶： 如果您對我們的ZRJX-LXC螺旋傳動參數與效率比較實驗臺比較滿意，想要建設與ZRJX-LXC螺旋傳動參數與效率比較實驗臺相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRJX-LXC螺旋傳動參數與效率比較實驗臺。
售后：我們承諾在質保期內，若ZRJX-LXC螺旋傳動參數與效率比較實驗臺出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRJX-LXC螺旋傳動參數與效率比較實驗臺故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRJX-LXC螺旋傳動參數與效率比較實驗臺零部件僅收成本費的。

---
