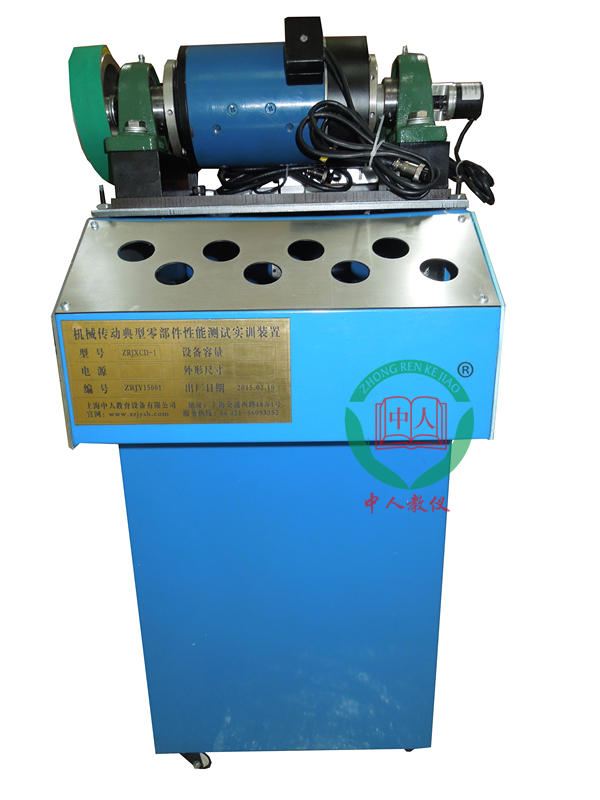

（一)ZRJX-LBJ機械傳動典型零部件性能測試實訓裝置產品概述“機械傳動典型零部件性能測試實訓裝置”可以測試帶傳動、鏈傳動、萬向節傳動性能及傳動效率,適用于各院�！稒C(jī)械設計基礎》、《機械設計》、《機械原理》等課程中機械傳動典型零部件性能測試實訓教學。
（二)ZRJX-LBJ機械傳動典型零部件性能測試實訓裝置系統特點
1.可手動或用計算機測試軟件自動進行傳動分析實訓
2.能通過計算機測試軟件進行傳動的運動模擬,直接觀察傳動特性
3.可更換不同的皮帶輪,測試多種皮帶傳動
4.可分6級加載,在不同負載情況下測定皮帶傳動、鏈傳動、萬向節傳動的傳動穩定性及傳動效率
5.計算機測試軟件功能強大,具有數據采集、測試分析、曲線擬合、保存并打印實訓結果等功能。可測量功率、轉速、效率等參數的實時數據,并擬合繪制出效率、傳動曲線等,各曲線坐標可任意設置。
（三)ZRJX-LBJ機械傳動典型零部件性能測試實訓裝置配置及技術性能
1.實訓臺(1)實驗臺為柜式.(2)輸入電源:單相三線 AC220V±10% 50Hz (3)外形尺寸:650mm×530mm×1060mm (4)電流型漏電保護,I△n ≤30mA,動作時間≤0.1s,容量10A (5)直流調速器1個:采用PWM脈寬調制技術,輸出電壓 0～220VDC,輸出電流 4ADC (6)數顯轉速表2個:可分別顯示主、從動電機的轉速 (7)直流數顯功率表2個:精度0.5級,既可顯示功率值,也可切換顯示電壓和電流值 (8)燈泡加載裝置 1套 (9)數據采集系統 1套2.驅動電機:額定功率 355W 3.電機調速范圍:0～1500r/min 4.負載電機:額定功率 355W 5.旋轉編碼器2個:鋁合金材質,分度1000脈沖/轉 6.帶輪、鏈輪直徑:Φ115mm～Φ125mm
四)ZRJX-LBJ機械傳動典型零部件性能測試實訓裝置實驗內容
1.測定皮帶傳動的傳動穩定性及傳動效率,可手動或自動繪制傳動曲線和效率曲線
實驗內容:檢測皮帶傳動主動帶輪及從動帶輪的的轉速及轉矩,繪制滑差率曲線及傳動效率曲線。
2.測定鏈傳動的傳動穩定性和傳動效率,可手動或自動繪制傳動曲線和效率曲線
實驗內容:檢測鏈傳動主、從動鏈輪的的轉速,繪制從動鏈輪的的適時轉速曲線,分析鏈傳動的多邊形效應。
3.測定萬向節傳動的傳動穩定性
實驗內容:檢測萬向節傳動主、從動節的的轉速,繪制從動鏈輪的的適時轉速曲線,分析萬向節傳動的速度波動效應。
五）主要零部件清單
|
序號 |
零件名稱 |
零件規格 |
數量/件 |
單價 |
總價 |
備注 |
|
機械零件 |
|
|
||||
|
1 |
安裝大底板 |
45 |
1 |
|
|
|
|
2 |
電動機安裝底板 |
45 |
2 |
|
|
需另外加工定位孔 |
|
3 |
發電機安裝底板 |
45 |
2 |
|
|
需另外加工定位孔 |
|
4 |
直線軸承墊高塊 |
|
3 |
|
|
|
|
5 |
電機支撐座安裝墊高塊 |
|
8 |
|
|
|
|
6 |
電機懸臂聯接法蘭 |
隨電機訂 |
4 |
|
|
外購 |
|
7 |
電機傳感器壓頭 |
拉線式 |
2 |
|
|
|
|
8 |
角位移傳感器支架 |
|
2 |
|
|
|
|
9 |
砝碼 |
1Kg |
4 |
|
|
外購 |
|
10 |
滑輪銷軸 |
45# |
2 |
|
|
|
|
11 |
滑輪 |
45# |
2 |
|
|
|
|
12 |
砝碼支架 |
Q235-A |
1 |
|
|
外購 |
|
13 |
軸承座 |
調心軸承 |
4 |
|
|
外購 |
|
14 |
直線軸承 |
|
2 |
|
|
外購 |
|
15 |
直線導軌 |
L=260 |
2 |
|
|
外購 |
|
16 |
軸端擋圈 |
Q235-A |
2 |
|
|
|
|
17 |
平皮帶輪 |
45# |
2 |
|
|
|
|
18 |
平皮帶 |
外購 L=900 |
1 |
|
|
|
|
19 |
圓帶輪 |
45# |
2 |
|
|
|
|
20 |
圓皮帶 |
外購 L=900 |
1 |
|
|
|
|
21 |
三角帶輪 |
45# |
2 |
|
|
|
|
22 |
三角皮帶 |
外購 L=900 |
1 |
|
|
|
|
23 |
鏈輪輪 |
45# |
2 |
|
|
|
|
24 |
鏈 |
外購 L=900 |
1 |
|
|
|
|
電氣系統 |
||||||
|
1 |
驅動電機 |
外購 永磁 型號130SZ 355W 220v 1500r/min 后軸端加工M6孔，深12mm |
1臺 |
|
|
外購 |
|
2 |
發電機 |
外購 勵磁 型號130SZ 355W 220v 1500r/min 后軸端加工M6孔，深12mm |
1臺 |
|
|
外購 |
|
3 |
壓力傳感器 |
外購 10Kg |
2 |
|
|
|
|
4 |
光柵傳感器 |
360柵 |
2 |
|
|
|
|
5 |
負載燈泡 |
外購 |
4 |
|
|
|
|
6 |
后背板 |
鋁塑板雕刻 |
1 |
|
|
|
|
7 |
控制面板 |
鋁塑板雕刻 |
1 |
|
|
|
|
8 |
撥動開關 |
|
8 |
|
|
用于燈泡負載 |
|
9 |
燈泡負載 |
|
8 |
|
|
|
|
10 |
檢測系統 |
自制 |
1 |
|
|
|
|
11 |
分析軟件 |
自制 |
1 |
|
|
|
|
工具清單 |
||||||
|
1 |
十字起 |
4寸 |
1 |
|
|
|
|
2 |
一字起 |
4寸 |
1 |
|
|
|
|
3 |
內六角扳手 |
M8 |
1 |
|
|
|
