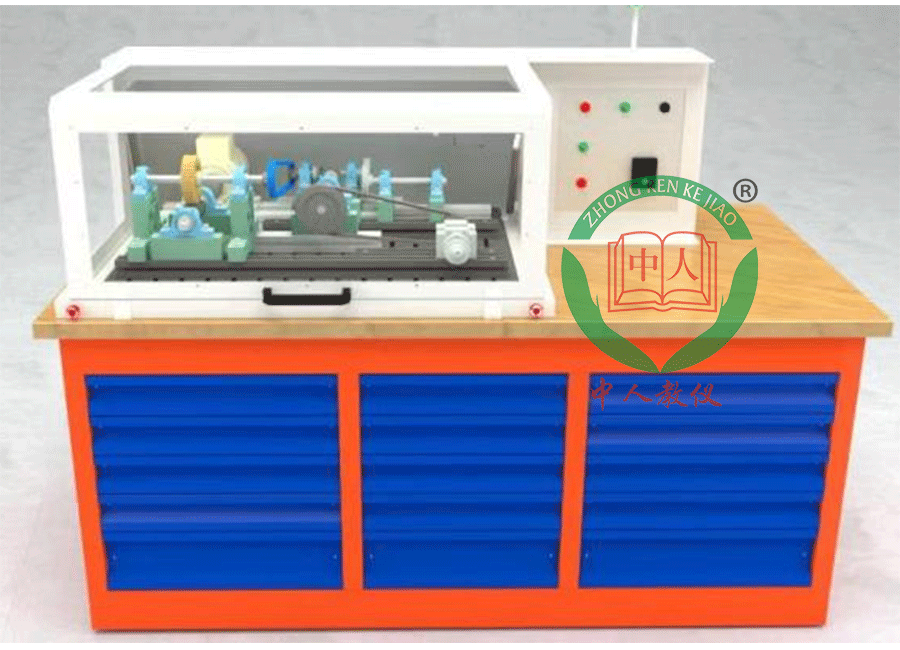

ZRJX-CZT機械傳動裝調實訓平臺

一、平臺典型訓練項目

1、帶傳動系統的裝配與調試

2、鏈傳動系統的裝配與調試

3、齒輪傳動系統的裝配與調試

4、直線導軌與滾珠絲桿的裝配與調試

5、軸系對中與聯軸器的裝配與調試

6、軸承、潤滑與密封的裝配調試

7、機械傳動綜合系統的裝配與調試

8、機械傳動系統穩定及可靠性的檢測與調整

三、裝配鉗工臺技術要求

1. 裝調平臺技術性能

(1) 輸入電源：單相交流電源 AC≥220V（±10%）

(2) 環境溫度-10℃～+40℃

(3) 環境相對濕度≥85%（25℃）

(4) 整機額定功率：≥0.5KW

(5) 外形尺寸：實訓臺≥2000mm×1050mm×1466mm

(6) 安全保護：設有漏電保護和安全防護，安全符合相關國家標準

2. 裝調平臺配置及技術參數

(1) 采用鋼質框架，組裝式結構設計，雙色亞光密紋噴塑處理

(2) 采用帶T型槽的鑄鐵平板臺面，槽寬≥12mm，鑄鐵平板尺寸≥995mm×750mm×35mm

(3) 配有型材組件，槽寬≥10mm，型材組件為機械傳動裝配的基礎構件

(4) 平板臺面左右兩側安裝有方便快速定位安裝的輔助器件

(5) 設有存儲柜，用于機械傳動零部件、工量具、資料等的儲存

(6) 底部采用工業腳輪，單輪承重≥500kg

(7) 配套有專用零件內腔存放抽屜，抽屜≥15個

(8) 每層抽屜傳動零件可實現一對一存放管理

(9) 具備2個以上儲物柜。

3. 電控部分

(1) 工業變頻器≥1個，配有BOP面板和通信接口模塊

(2) 額定功率≥0.37 kW，

(3) I/O 接口：≥4DI/2DO/2AI

(4) 支持USS/MODBUS RTU總線通訊。

(5) 配急停按鈕≥2個

(6) 系統開關≥1個

(7) 正反轉開關≥1個

(8) 照明開關≥1個

(9) 聯鎖開關≥1個

(10) 三色指示燈≥1個

(11) 轉換開關≥1個

(12) 電保護器≥1個

(13) 直流電源DC≥24V

(14) RJ45接口模塊

(15) BOP外部操作面板≥1塊，具有工作狀態液晶顯示、工作模式控制、運行和停止控制、運行速度控制控制等功能。

4. 基本組件

1. 變頻驅動電機1臺，三相

① 額定功率≥0.25kW

② 額定轉速≥1415r/min

③　頻率≥5～50Hz

④ 輸入電壓AC≥220V

2. 基本配置如下

(1) 機械零部件：

序號	名稱	數量	技術規格
1	軸	≥2根	尺寸≥φ20mm×225mm
2	軸	≥3根	尺寸≥φ20mm×350mm
3	梅花聯軸器	≥1個	軸孔≥φ20/φ20
4	梅花聯軸器	≥1個	軸孔≥φ20/φ14
5	剛性聯軸器	≥1個	軸孔≥φ20/φ14
6	凸緣聯軸器	≥1個	軸孔≥φ20/φ14
7	彈性套柱銷聯軸器	≥1個	軸孔≥φ20/φ14
8	彈性柱銷聯軸器	≥1個	軸孔≥φ20/φ14
9	膜片聯軸器	≥1個	軸孔≥φ20/φ14
10	軸承座	≥10個	自動調心
11	電機安裝座	≥1個	尺寸≥120mm×220mm×20mm
12	電機安裝座	≥1個	尺寸≥250mm×160mm×18mm
13	電機安裝座	≥1個	尺寸≥250mm×160mm×20mm
14	軸承座安裝座	≥10個	尺寸≥170mm×57mm×40mm
15	軸承座安裝座	≥2個	尺寸≥270mm×136.5mm×40mm
16	測量調整零件	≥1套	強磁性等高塊≥2個；表座墊塊≥1個；墊塊固定座≥1個；直線導軌≥1副（含滑塊）

(2) 帶傳動部分配置：

序號	名稱	數量	技術規格
1	槽V型皮帶輪	≥1個	D≥80，孔徑≥14mm
2	槽V型皮帶輪	≥1個	D≥80，孔徑≥20mm
3	槽V型皮帶輪	≥1個	D≥100，孔徑≥20mm
4	槽V型皮帶輪	≥1個	D≥125，孔徑≥20mm
5	寶塔雙V型皮帶輪	≥2個	D≥90-D55，孔徑≥20mm
6	雙V型皮帶輪	≥1個	D≥90，孔徑≥20mm
7	雙V型皮帶輪	≥1個	D≥125，孔徑≥20mm
8	可調V型皮帶輪	≥1個	孔徑≥20mm
9	同步帶輪	≥1個	24齒，T型，孔徑≥14mm
10	同步帶輪	≥2個	24齒，T型，孔徑≥20mm
11	錐套式同步帶輪	≥1個	24齒，圓弧齒，孔徑≥20mm
12	錐套式同步帶輪	≥1個	30齒，圓弧齒，孔徑≥20mm
13	張緊輥	≥1個	尺寸≥125mm×80mm×115mm
14	皮帶	≥1套	其中齒形帶≥1條，同步帶≥1條，V帶≥4條

(3) 鏈傳動部分配置：

序號	名稱	數量	技術規格
1	單排鏈輪	≥1個	08B-15，孔徑≥14mm
2	單排鏈輪	≥1個	08B-15，孔徑≥20mm
3	單排鏈輪	≥1個	08B-15，孔徑≥20mm
4	單排鏈輪（惰輪）	≥1個	08B-15，孔徑≥10mm
5	雙排鏈輪（惰輪）	≥1個	08B-15，孔徑≥10mm
6	單排鏈輪	≥1個	08B-20，孔徑≥20mm
7	單排鏈輪	≥1個	08B-25，孔徑≥20mm
8	錐套式雙排鏈輪	≥1個	08B-17，孔徑20mm
9	錐套式雙排鏈輪	≥1個	08B-20，孔徑≥20mm
10	單排鏈條	≥2條	08B，每根≥120節
11	雙排鏈條	≥1條	08B，每根≥120節
12	鏈扣	≥1套	08B，單排鏈扣≥5個，雙排鏈扣≥5個，共≥10個
13	張緊鏈輪組	≥1套	尺寸≥110mm×160mm×125mm
14	扭力限制器鏈輪	≥1個	配單排鏈輪
15	單向單排鏈輪	≥1個	孔徑≥20mm

(4) 齒輪傳動部分配置：

1	直齒圓柱齒輪	≥1個	M=1.5；Z=48，孔徑≥20mm
2	直齒圓柱齒輪	≥1個	M=1.5；Z=60，孔徑≥20mm
3	直齒圓柱齒輪	≥1個	M=2；Z=30，孔徑≥14mm
4	直齒圓柱齒輪	≥1個	M=2；Z=30，孔徑≥20mm
5	直齒圓柱齒輪	≥1個	M=2；Z=40，孔徑≥20mm
6	直齒圓柱齒輪	≥1個	M=2；Z=50，孔徑≥20mm
7	直齒圓柱齒輪	≥1個	M=2；Z=60，孔徑≥20mm
8	蝸桿	≥1個	M=2.5，孔徑≥20 mm
9	蝸輪	≥1個	M=2.5；Z=46，孔徑≥20mm
10	斜齒輪	≥2個	M=2；Z=30，孔徑≥20mm，右旋
11	斜齒輪	≥1個	M=2；Z=30，孔徑≥20mm，左旋
12	錐齒輪	≥2個	M=2；Z=30，孔徑≥20mm
13	軸環	≥8個	開型 NR≥20

(5) 應用模塊配置：

1	泵應用模塊	≥1套	外型尺寸≥200×96×75mm
2	齒輪箱模塊	≥1套	外型尺寸≥140×77×96mm
3	輪轂應用模塊	≥1套	外型尺寸≥92×125×120mm

(6) 模擬車床配置：

1	三爪卡盤	≥1個	自定調心
2	主軸底板	≥1塊	外形尺寸≥210mm×180mm×20mm
3	主軸	≥1個	外形尺寸≥φ80mm×250mm
4	調整塊	≥4個	外形尺寸≥50mm×26mm×15mm
5	檢驗芯棒	≥1根	外形尺寸≥φ20mm×90mm
6	滾珠絲杠副	≥1副	公稱直徑≥φ25，導程≥5mm
7	直線導軌副	≥1副	上銀，長度≥220mm，配備≥1個滑塊
8	軸承座一	≥1個	內孔直徑≥φ25
9	軸承座二	≥1個	內孔直徑≥φ25
10	軸承座三	≥1個	內孔直徑≥φ20
11	軸承座四	≥1個	內孔直徑≥φ20
12	T1壓塊	≥5個	粉末合金，外形尺寸≥20mm×16mm×9.4mm
13	進給軸底板	≥1塊	外形尺寸≥310mm×220mm×20mm
14	滑動板	≥1塊	外形尺寸≥210mm×80mm×12mm
15	調整塊	≥4個	外形尺寸≥50mm×26mm×15mm
16	刀具座	≥1個	外形尺寸≥100mm×40mm×70mm，中心高≥45mm，孔徑≥φ25mm
17	數控鉆夾桿	≥1個	圓桿≥φ25，雙扁型
18	彈簧夾頭	≥1套	外徑≥20mm
