產品名稱：[ZRJX-PMB機構運動創新組合設計實驗裝置]
上海中人專業提供ZRJX-PMB機構運動創新組合設計實驗裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRJX-PMB機構運動創新組合設計實驗裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRJX-PMB機構運動創新組合設計實驗裝置，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：

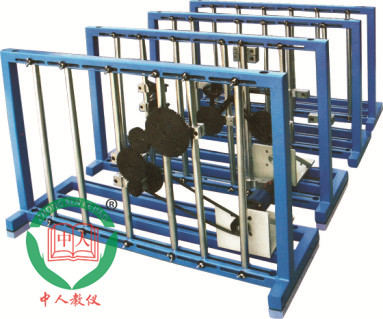

ZRJX-PMB機構運動創新組合設計實驗裝置
ZRJX-PMB機構運動創新組合設計實驗裝置
實驗項目
1.導桿齒輪齒條機構；
2.多桿行程放大機構；
3.實現給定軌跡的機構；
4.壓包機機構；
5.飛剪機構；
6.單缸汽油機機構；
7.內燃機機構；
8.鄂式破碎機；
9.泵；
10.攝影升降機；
11.近似勻速輸出的往復運動機構；
12.可擴大行程機構；
13.曲柄搖桿型插床機構；
14.縫紉機導線、導針機構；
15.壓力表指示機構；
16.攪拌機機構；
17.送紙機機構；
18.卡片穿孔機的送卡機構；
19.蒸汽機機構；
20.自動車床送料機構；
21.六桿機構；
22.雙擺桿擺角放大機構；
23.轉動導桿與凸輪放大行程機構；
24.起重機機構；
25.鑄錠送料機構；
26.插床插削機構；
27.插齒機主傳動機構；
28.刨床導桿機構；
29.曲柄增力機構；
30.曲柄滑塊機構和齒輪齒條機構的組合；
31.曲柄搖桿機構；
32.四桿機構；
33.曲柄滑塊機構；
34.曲柄滑塊式送料機構；
35.曲柄搖桿與搖桿滑塊機構；
36.槽輪機構與導桿機構；
37.凸輪起重機機構；
38.平壓磨切機機構；
39.鍛壓機主拆行機構；
40.雙擺桿擺角放大機構；41.起重機機構。
主要技術參數
1、實驗臺機架數：4套；
2、零件主要材質：A3鋼、45#鋼；
3、交流帶減速器直線電機:功率:90W移動速度:10mm/s行程L=390mm 1個
4、交流帶減速器電機:額定功率:90W輸出轉速8r/min，單相220VAC±10%，50Hz，3個
5、直線位移：0-200MM 0-5V精度0.5%1只
6、角位移：0-360度0-5V精度0.5%2只
7、控制箱（帶失控自停及點動功能）：3套單控，1套觸屏數據采集
8、外形尺寸：1080*350*650mm
主要特點
1.根據機構組成原理和桿組（包括高副桿組）迭加原理設計，能使學生通過實驗進一步掌握機構組成理論，熟悉桿組概念和機械傳動的基礎知識，為創新設計奠定良好的基礎；
2.可組成性能各異的平面的、空間的組合機構傳動系統，有利于培養學生機構傳動系統方案的設計能務；
3.本實驗裝置各傳動系統層次分明，連接可靠，不會產生構件之間的運動干涉或脫離，且能手動也可電動；
4.該實驗裝置和連接方式具有設計巧妙，使用節范圍大，拆裝輕松方便，結構緊湊，元件之間的通用性好，拼裝方案多等特點。
5.實驗臺拼裝調整靈活方便，各桿尺寸準確；
6.實驗臺能拼裝不少于40余種的機構，拼裝的機構能靈活運動，無卡滯干涉現象。
配置清單
|
序號 |
名稱 |
規格型號 |
數量 |
|
1 |
方鋼支架 |
|
4臺 |
|
2 |
支架電機底座 |
|
4臺 |
|
3 |
支架立柱 |
15*40 |
24根 |
|
4 |
支架墊腳 |
|
24個 |
|
5 |
SPZ型V帶 |
LP=900 |
2根 |
|
6 |
SPZ型V帶輪1 |
D1=50 |
2只 |
|
7 |
SPZ型V帶輪2 |
D2=100 |
2只 |
|
8 |
08A型鏈輪 |
Z=15 |
2只 |
|
9 |
08A型鏈輪 |
Z=30 |
2只 |
|
10 |
鏈條 |
08A-1-70 |
2根 |
|
11 |
主動軸 |
L=85 |
20根 |
|
12 |
主動軸 |
L=79 |
8根 |
|
13 |
主動軸 |
L=116 |
4根 |
|
14 |
從動軸 |
L=56.6 |
16根 |
|
15 |
行星齒輪軸 |
|
8根 |
|
16 |
C型平鍵 |
5×12 |
20個 |
|
17 |
C型平鍵 |
4×12 |
8個 |
|
18 |
軸用擋圈 |
24#（棘輪用） |
4個 |
|
19 |
軸用擋圈 |
12#（行星齒輪用） |
4個 |
|
20 |
卡環 |
|
20個 |
|
21 |
蝸桿 |
m=2.5 |
1個 |
|
22 |
蝸輪 |
m=2.5 |
1個 |
|
23 |
齒輪 |
m=2.5，z=60 |
1個 |
|
24 |
齒輪 |
m=2.5，z=50 |
1個 |
|
25 |
齒輪 |
m=2.5，z=44 |
1個 |
|
26 |
齒輪 |
m=2.5，z=32 |
1個 |
|
27 |
齒輪 |
m=2.5，z=20 |
1個 |
|
28 |
齒輪 |
m=2.5，z=60(內齒輪) |
1個 |
|
29 |
齒輪 |
m=2.5，z=20(內孔10) |
2個 |
|
30 |
齒輪 |
m=2.5，z=30（斜齒輪） |
2個 |
|
31 |
齒輪 |
M=2，z=30（錐齒輪） |
2個 |
|
32 |
齒輪 |
m=2.5，z=30 |
1根 |
|
33 |
凸輪 |
余弦運動型 |
1個 |
|
34 |
凸輪 |
直線運動型 |
1個 |
|
35 |
凸輪 |
拋物線型 |
1個 |
|
36 |
槽輪 |
4槽 |
1個 |
|
37 |
槽輪撥盤一 |
|
1個 |
|
38 |
槽輪撥盤二 |
|
1個 |
|
39 |
槽輪銷釘 |
|
1個 |
|
40 |
棘輪 |
Z=24 |
1個 |
|
41 |
棘輪搖臂 |
|
1個 |
|
42 |
棘輪撥齒 |
|
2個 |
|
43 |
偏心輪 |
Ф100 |
1個 |
|
44 |
偏心輪柄 |
|
1個 |
|
45 |
偏心輪壓塊 |
|
2個 |
|
46 |
壓塊螺釘 |
M4×8 |
3個 |
|
47 |
萬向節 |
|
2套 |
|
48 |
萬向節緊釘銷釘 |
|
4個 |
|
49 |
萬向節軸 |
|
4個 |
|
50 |
滑塊 |
35×40×116 |
24只 |
|
51 |
滑塊螺釘 |
緊定螺定M8×10 |
24個 |
|
52 |
T型槽滑塊 |
30×30×31 |
4個 |
|
53 |
T型滑塊 |
15×20×40 |
8個 |
|
54 |
螺釘 |
M8×20 |
8根 |
|
55 |
螺釘 |
M8×27.5 |
8根 |
|
56 |
螺釘 |
M8×29.5 |
8根 |
|
57 |
螺釘 |
M8×30.5 |
8根 |
|
58 |
螺釘 |
M8×32.5 |
8根 |
|
59 |
螺釘 |
M8×33.5 |
8根 |
|
60 |
螺釘 |
M8×36.5 |
8根 |
|
61 |
螺釘 |
M8×40.5 |
8根 |
|
62 |
螺釘 |
M8×42.5 |
8根 |
|
63 |
連桿1 |
100U |
4根 |
|
64 |
連桿2 |
150U |
4根 |
|
65 |
連桿3 |
200U |
4根 |
|
66 |
連桿4 |
250U |
4根 |
|
67 |
連桿5 |
300U |
4根 |
|
68 |
連桿6 |
350U |
4根 |
|
69 |
連桿7 |
100 |
4根 |
|
70 |
連桿8 |
150 |
4根 |
|
71 |
連桿9 |
200 |
4根 |
|
72 |
連桿10 |
250 |
4根 |
|
73 |
連桿11 |
300 |
4根 |
|
74 |
連桿12 |
350 |
4根 |
|
75 |
連桿13 |
96 |
8個 |
|
76 |
連桿14 |
25 |
8個 |
|
77 |
連桿15 |
50 |
8個 |
|
78 |
連桿16 |
60.5 |
8個 |
|
79 |
螺釘套 |
M8×17 |
16個 |
|
80 |
螺釘套 |
M8×24 |
16個 |
|
81 |
螺釘套 |
M8×28 |
16個 |
|
82 |
螺釘套 |
M8×31 |
16個 |
|
83 |
隔套 |
厚度=2 |
16個 |
|
84 |
隔套 |
厚度=4 |
8個 |
|
85 |
隔套 |
厚度=5 |
16個 |
|
86 |
隔套 |
厚度=14 |
16個 |
|
87 |
隔套 |
厚度=15 |
16個 |
|
88 |
隔套 |
厚度=24 |
16個 |
|
89 |
隔套 |
厚度=5（薄） |
8個 |
|
90 |
銅套 |
|
4個 |
|
91 |
軸套 |
Ф20×80 |
8個 |
|
92 |
軸套 |
Ф20×200 |
4個 |
|
93 |
軸蓋蓋 |
|
24個 |
|
94 |
軸端蓋螺釘 |
十字槽沉頭M5×12（全長） |
40個 |
|
95 |
內六角螺釘 |
M8×16 |
32個 |
|
96 |
平墊 |
8 |
32個 |
|
97 |
彈墊 |
8 |
32個 |
1．配套工具：
|
序號 |
名稱 |
規格型號 |
數量 |
|
1 |
內六角板手 |
1.5mm-10mm(9P) |
4套 |
|
2 |
活動板手 |
6# |
2把 |
|
3 |
活動板手 |
10# |
2把 |
|
4 |
直尺 |
0-300mm |
4把 |
|
5 |
十字螺絲刀 |
Ф5mm |
4把 |
|
6 |
小油槍 |
小型 |
2把 |
|
7 |
卡環鉗 |
|
1把 |
2．電氣控制系統：
|
序號 |
名稱 |
規格型號 |
數量 |
|
1 |
交流調速電機 |
90W 15軸8r/min |
3套 |
|
2 |
交流直線電機 |
90W 10mm/s L=700mm |
1只 |
|
3 |
直線位移傳感器 |
0-200mm |
1只 |
|
4 |
角位移傳感器 |
0-360度 |
2只 |
|
5 |
電氣控制盒 |
|
3套 |
|
6 |
觸屏采集盒 |
|
1套 |
|
7 |
產品說明書 |
|
4套 |
|
8 |
合格證 |
|
1張 |
|
9 |
裝箱單 |
|
1份 |
原文網址：
http://www.iipan.cn/proshow.asp?ID=1173
尊敬的用戶：
如果您對我們的ZRJX-PMB機構運動創新組合設計實驗裝置比較滿意，想要建設與ZRJX-PMB機構運動創新組合設計實驗裝置相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRJX-PMB機構運動創新組合設計實驗裝置。
售后：我們承諾在質保期內，若ZRJX-PMB機構運動創新組合設計實驗裝置出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRJX-PMB機構運動創新組合設計實驗裝置故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRJX-PMB機構運動創新組合設計實驗裝置零部件僅收成本費的。
