產品名稱：[ZRXNYCDZ-01車載充電機解剖實訓臺]

---

上海中人專業提供ZRXNYCDZ-01車載充電機解剖實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRXNYCDZ-01車載充電機解剖實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRXNYCDZ-01車載充電機解剖實訓臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRXNYCDZ-01車載充電機解剖實訓臺

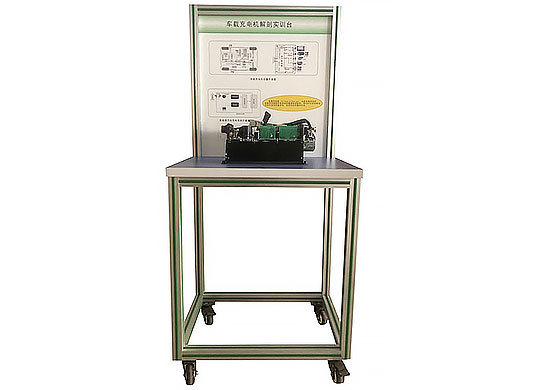

ZRXNYCDZ-01車載充電機解剖實訓臺

一.產品簡介

選用  新能源汽車（BJ EV160）車載充電機真實器件制作，展示新能源車載充電機的結構與工作原理，適合于各類院校對純電動汽車車載充電機器件理論和維修實訓的拆裝與維護、認知教學需要。

二.功能特點

1.拆解車載充電機內部連線完整，清晰再現各主要零部件和電線連接。

2.車載充電機內部零部件分解。

3.設備帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

4.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理，清晰展示內外部零部件名稱和結構、原理。

5.實訓臺安裝車載充電機實物，可以訓練學生對車載充電機的拆裝連接檢測。

6.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。

7.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障分析等要點。

三.技術規格

1.設備外形尺寸：700*500*1500（長*寬*高）

2.面板外形尺寸：648*713（長*寬）

3.移動腳輪：100*60mm

4.工作溫度： -20°～+40°

5.車載充電機：BJ EV160，帶CAN通訊功能

四.基本配置

車載充電機，可移動臺架（帶原理面板）。

五.實訓（實驗）項目

車載充電機結構與原理認知實訓。

原文網址：http://www.iipan.cn/proshow.asp?ID=1802

---

尊敬的用戶： 如果您對我們的ZRXNYCDZ-01車載充電機解剖實訓臺比較滿意，想要建設與ZRXNYCDZ-01車載充電機解剖實訓臺相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRXNYCDZ-01車載充電機解剖實訓臺。
售后：我們承諾在質保期內，若ZRXNYCDZ-01車載充電機解剖實訓臺出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRXNYCDZ-01車載充電機解剖實訓臺故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRXNYCDZ-01車載充電機解剖實訓臺零部件僅收成本費的。

---
