ZRXNYQD-13新能源汽車電機性能實驗臺

一、設備概況

 1、概述

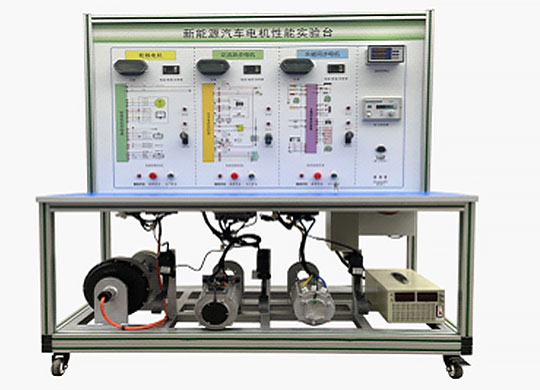

 新能源電機性能試驗臺由實訓臺架、DC電源、三種新能源汽車常用電機（永磁同步、交流異步、輪轂電機）、三種新能源汽車配套電機控制器、加速踏板、檔位器、數顯電壓電流表、轉速表、扭矩表、功率表等模塊組成。

二、功能特點：

 1、設備可以模擬電動汽車在勻速，加速，減速，上坡，下坡狀況下電機的狀態，操作與真實電動汽車相一致。

 2、實訓臺可以顯示電機轉動過程中的動態參數，如電壓，電流，扭矩，轉速，功率等。

 3、電機測試上位機軟件可以顯示一段時間內電機扭矩，轉速，功率的變化曲線，可以直觀的顯示這幾項參數在電機加速，減速過程中的變化情況。

 4、設備安裝有故障考核裝置，可以對線路進行故障設置，訓練學生排除線路故障的能力，同時老師可以用設備對學生的能力進行考核。

 5、訓練學生電機拆裝、測量、結構認知的能力，同時老師可以用設備對學生的能力進行考核。

三、實訓項目：

 1、電動汽車用永磁同步電機：在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。

 2、電動汽車用永磁同步電機：在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。

 3、電動汽車用永磁同步電機：在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。

 4、電動汽車用交流異步電機：在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。

 5、電動汽車用交流異步電機：在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。

 6、電動汽車用交流異步電機：在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。

 7、電動汽車用輪轂電機：在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。

 8、電動汽車用輪轂電機：在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。

 9、電動汽車用輪轂電機：在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。

 10、電機不轉動情況的故障分析及排除。

 11、三款電機的認知、拆裝和結構性考核。

四．基本配置

1 檢測控制面板 裝有各種檢測端子，彩色電路圖和工作原理示意圖，1400*900mm  1套

2 點火開關 配套  3套

3 可變DC電源 100V60A  1套

4 純電動車永磁同步電機 額定電壓：72V  1套

額定功率：2.5KW

額定轉速：3800

額定電流：21A

額定扭矩：3.3N.M

額定效率：83%

5 純電動車交流異步電機 額定電壓：72V   1套

額定功率：4KW

6 純電動車輪轂電機 磁鋼高度：40磁鋼    1套

電壓：72V

功率：2KW

電機相線：6平方

中軸直徑：16MM

7 電機控制器 與電機配套  3套

9 DC-DC轉換器 72V轉12V  1套

10 檔位開關 電動車專用  3套

11 油門控制裝置 電動車專用  3套

12 直流接觸器 DZ47  1套

13 電源總開關 配套  3套

14 轉速表、扭矩表、功率表 配套  1套

15 電壓表 直流數顯電流表 功率表 配套  1套

15 真有效值交直流數字鉗形表/電流表 交直流電流600A，交直流電壓600V，鉗口大小37mm，40A小量程、高準確度電流測試--0.01A高分辨率,1.6%高精度，準確度高于0.01A和0.1V  1 套

16 電機扭矩/功率/轉速等測試裝置 配套PC軟件  1套

17 移動臺架 1600×700×1700mm(帶自鎖腳輪裝置)  1臺

18 保險絲盒 配套  1套

19 保修卡/合格證 配套  1套

20 教師手冊 配套  1套

21 故障模擬與排除裝置   1套
