產品名稱：[ZRXNYDP-01吉利帝豪的新能源汽車底盤實訓臺]

---

上海中人專業提供ZRXNYDP-01吉利帝豪的新能源汽車底盤實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRXNYDP-01吉利帝豪的新能源汽車底盤實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRXNYDP-01吉利帝豪的新能源汽車底盤實訓臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRXNYDP-01吉利帝豪的新能源汽車底盤實訓臺

ZRXNYDP-01吉利帝豪的新能源汽車底盤實訓臺

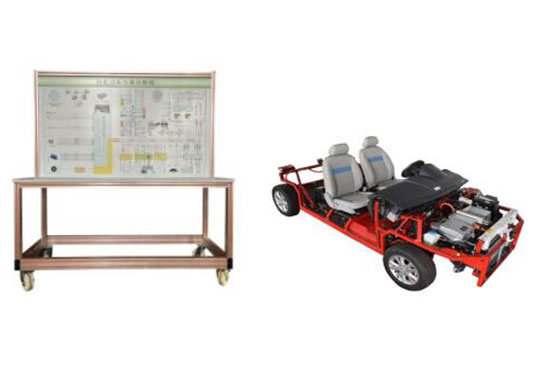

參考圖片

（一）產品簡介

翻新二手吉利帝豪EV300汽車實車部件構造，進行鈑金上部剖解。

留置新能源實車驅動及懸掛系統，以原車布局進行回位完整。

包括底盤懸掛系、轉向系、傳動系、制動系等系統，能正常動態演示各系統工作情況。

可完成新能源汽車底盤拆裝與檢測維修實訓項目。

該設備采用純電動汽車驅動系統為基礎，可進行起動、加速、減速等工況的實踐操作，真實展示純電動汽車驅動系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對純電動汽車和維修實訓的教學需要。

（二）結構組成

新能源實車懸掛系、轉向系、傳動系、制動系等系統；輔助燈光示教系統，設備使用說明書。

驅動電機、電機控制器、DC/DC轉換器、主保險盒、車載充電器、組合儀表、電池組、掛檔桿、故障設置和排除系統、原車電路原理圖及檢測端子、大容量蓄電池、加速機構、控制臺、可移動臺架、臺架電源總開關、診斷座、散熱系統、數字顯示表、帶鎖止的萬向腳輪等。

（三）功能特點

1．懸掛系拆裝與檢測。

2．轉向系拆裝與檢測。

3．傳動系拆裝與檢測。

4．制動系拆裝與檢測。

5.動力系統的拆裝檢測。

6．汽車底盤綜合實訓。

7．燈光系統點綴，模擬主要電信號運動。

8、實訓臺測量面板上繪有彩色噴繪電路圖，采用8mm厚度的高強度亞克力板材噴繪而成，具有耐較大溫差，耐磨，防潮，防腐蝕，不易變形，使用壽命長，色彩亮麗，不易褪色等特點。

9、實訓臺操作面板上安裝有汽車儀表，可實時顯示電動機轉速、輸出車速等參數變化。安裝有診斷座，可連接專用或通用型汽車解碼器，對電機控制系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。配備有加速控制裝置，可方便對電動機加速減速。

10、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

11、實訓臺采用國際標準鋁合金型材搭建而成，具有質量輕、強度高、耐腐蝕、壽命長等特點，無需經過噴涂工藝，更加環保，外觀更顯美觀高檔，臺架帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

（四）實驗實訓項目

1. 學習純電動汽車驅動系統的組成結構。

2.學習純電動汽車電池系統的組成結構。

3.學習純電動汽車主控制器總成工作原理。

4.學習純電動汽車網關控制器工作原理。

5.學習純電動汽車高壓電控總成工作原理。

6.了解純電動汽車高壓電控總成與其他系統的連接關系。

8.了解純電動汽車電子油門踏板工作原理。

9.學習純電動汽車換擋旋鈕的工作原理。

10.了解純電動汽車永磁同步電機工作原理。

11.熟悉純電動汽車電機控制器工作過程直流母線電壓和三相交流電壓變化關系。

12.熟悉純電動汽車電子油門踏板角位移信號與驅動電機功率之間控制關系。

13.了解純電動汽車制動能量回收原理。

14.了解純電動汽車車載充電機的工作原理。

15.學習純電動汽車充電系統的組成結構及控制原理。

16.學習純電動汽車DC/DC轉換器的工作原理。

17.學習純電動汽車制動真空助力系統的組成結構及工作原理。

原文網址：http://www.iipan.cn/proshow.asp?ID=1759

---

尊敬的用戶： 如果您對我們的ZRXNYDP-01吉利帝豪的新能源汽車底盤實訓臺比較滿意，想要建設與ZRXNYDP-01吉利帝豪的新能源汽車底盤實訓臺相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRXNYDP-01吉利帝豪的新能源汽車底盤實訓臺。
售后：我們承諾在質保期內，若ZRXNYDP-01吉利帝豪的新能源汽車底盤實訓臺出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRXNYDP-01吉利帝豪的新能源汽車底盤實訓臺故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRXNYDP-01吉利帝豪的新能源汽車底盤實訓臺零部件僅收成本費的。

---
