產品名稱：[ZRXNYC-13純電動汽車充電樁與充電系統實訓臺]
上海中人專業提供ZRXNYC-13純電動汽車充電樁與充電系統實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRXNYC-13純電動汽車充電樁與充電系統實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRXNYC-13純電動汽車充電樁與充電系統實訓臺，是中人公司的品質效益保障教學產品。
文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：
ZRXNYC-13純電動汽車充電樁與充電系統實訓臺
ZRXNYC-13純電動汽車充電樁與充電系統實訓臺

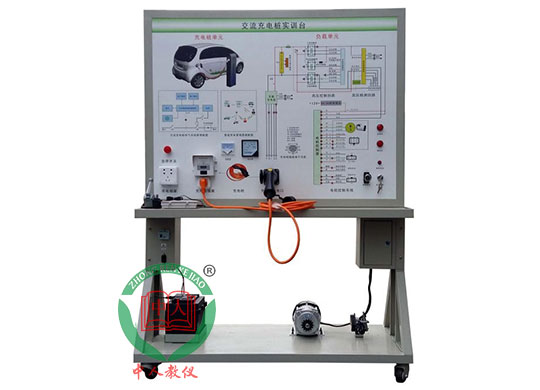

參考圖片
一、產品簡介
該設備完整展示了新能源汽車充電裝置系統,全面展示了充電樁的組成、結構、原理、操作及排故障。
配套國標充電槍與車載充電座,且安裝真實的驅動電動機運行負載。
二、功能特點
1.詳細的原理框圖展示，真實可操作運行的充電系統與電機驅動系統。
2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車充電與電機驅動系統結構原理圖和實物，認識和分析電動汽車充電與電機驅動系統的工作原理。
3.真實的交流充電樁充電端口，便于學習充電端口管腳定義及作用。
4.面板上安裝有點火開關、充電樁分解組件，電機驅動系統組件，電動機控制器，工況指示燈，電源開關，油門踏板，制動踏板，動力電機與電池等模塊與操縱開關。
5.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.配套充電樁智能充電卡片、充值軟件。
7.安裝充電樁的電壓表與電流表，同步顯示數據。
三、產品組成
電動車交流單槍充電樁、智能充電卡片、充值軟件、電壓顯示、電流顯示、交流充電樁充電插座/充電槍、蓄電池組、負載單元等組成，可移動的臺架。
四、技術規格
1.供電電源：AC220V ±10% 50Hz
2.供電電流：最大32A
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
3.設備顏色：標準7032等
4.鋼管：40*40*3mm
5.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6.移動腳輪：100*60mm
五、實訓項目
1.交流充電樁內部電路原理實訓。
2.交流充電樁的部件組成及作用實訓。
3.交流充電樁的操作方法實訓。
4.操作充電樁對蓄電池充電、蓄電池通過負載放電的全過程實訓。
5.故障設置、排除思路和方法實訓。
6.智能充電卡片、充值軟件應用實訓。
六．基本配置(每臺)
|
序號
|
名稱
|
規格型號
|
單位
|
數量
|
|
1
|
檢測控制面板
|
裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm
|
套
|
1
|
|
2
|
充電樁組件
|
國標220V16A,3.5KW
|
套
|
1
|
|
3
|
充電插座與充電槍
|
國標
|
套
|
1
|
|
4
|
智能充電卡片、充值軟件
|
配套
|
套
|
1
|
|
5
|
電動車電機
|
48V1KW
|
套
|
1
|
|
6
|
電動車電機控制器
|
48V1KW
|
套
|
1
|
|
7
|
油門踏板，制動踏板，動力電池組
|
配套
|
套
|
1
|
|
8
|
模擬指示燈
|
配套
|
套
|
1
|
|
9
|
操作開關
|
配套
|
套
|
1
|
|
10
|
直流接觸器
|
配套
|
套
|
1
|
|
11
|
移動臺架
|
1240×600×1700mm (帶自鎖腳輪裝置)
|
臺
|
1
|
|
12
|
故障模擬與排除裝置
|
配套
|
套
|
1
|
|
13
|
保險絲盒
|
配套
|
套
|
1
|
|
14
|
保修卡/合格證
|
配套
|
套
|
1
|
|
15
|
教師手冊
|
配套
|
套
|
1
|
