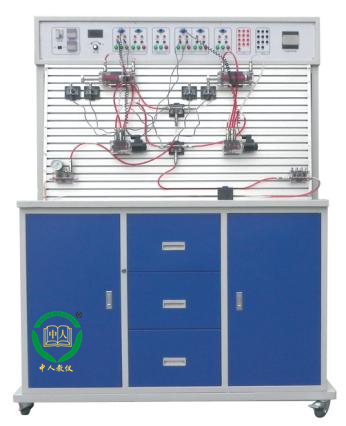

上海中人專業提供ZRTYY-18A型透明液壓教學實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRTYY-18A型透明液壓教學實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRTYY-18A型透明液壓教學實驗臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRTYY-18A型透明液壓教學實驗臺ZRTYY-18A型透明液壓教學實驗臺
一、概述
為了盡快的適應各個領域的發展，培養出大量的掌握液壓傳動基礎知識和實際操作技能的技術工人、技術員、工程師、輸送到社會主義建設的各條戰線。我公司根據《液壓傳動》、《液壓原理》、《機械基礎》、等教材內容要求和國內液壓元件特點，參考國外先進技術，經過多年的努力探索，我們以理論為依據，以實驗為手段，采用高精密度加工工藝，克服了透明有機塑料具有熱塑性，容易變形，機械強度差，而液壓元件表面光潔度，結構精度要求高的一系列實際困難，最終研制成功ZRTYY型透明液壓傳動演示系統。它填補了國家技術、中專、大專院校的液壓傳動通用教學設備的空白。
該產品曾多次參加國家教委舉辦的全國性教學儀器展示訂貨會，在會上獲得了國家教委領導同志的好評與廣大老師的喜愛，現已有全國各省市的200多所學校選擇與使用了我公司的產品，卓越的產品性能，誠實的經營作風，獲得了廣大學校領導、教授、老師的信賴，并為我們的產品改進與發展提供了大量寶貴意見與建議。透明液壓傳動演示系統與透明液壓傳動實驗室成套設備推出之際，特向他們致以崇高的敬意。
各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。該實驗臺采用了采用1.2mm冷扎鋼板制作，并進行噴丸處理,外形結構美觀大方，堅固耐用，操作方便。本演示系統通過對以上
四大基本功能的十八種基本控制回路的實驗演示（擴展實驗可達60種），使學生能熟識二十多種常用液壓元件的結構性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。
本產品價格僅為進口同類產品的一半，而其功能由于參考了國內液壓元件特點，因此，更加適合于國內的教學要求。本系統采用透明液壓元件，組合插式結構，活動油路接頭，通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制，實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的理想設備。
二、主要技術指標
(1) 電源：220V 50Hz (市電)
(2) 演示臺外形尺寸：1500mm（長）×700mm（寬）×1800mm（高）。
(3) 油泵電機：Z-400 直流電動機，功率：400W 并配專用穩壓直流電機調速器，調速范圍：0-2000RMP
(4) 演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)
(5) 液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
三、十八種基本液壓傳動控制回路
1.用換向閥的換向回路
2.用“O”型機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路
4.壓力調定回路
5.二級壓力回路
6.用減壓閥的減壓回路
7.用增壓缸的增壓回路
8.用換向閥的卸載回路
9.進油節流調速回路
10.回油節流調速回路
11.調速齒輪泵調速回路
12.調速齒輪泵和調速閥的復合調速回路
13.流量閥短接的速度換接回路
14.二次進給回路
15.用順序閥的順序動作回路
16.用壓力繼電器的順序動作回路
17.用電器行程開關的順序動作回路
18.用行程閥的順序動作回路

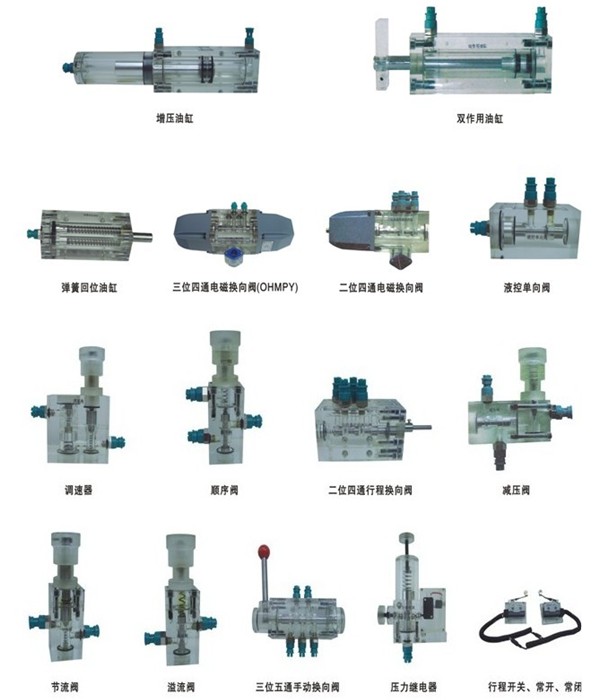

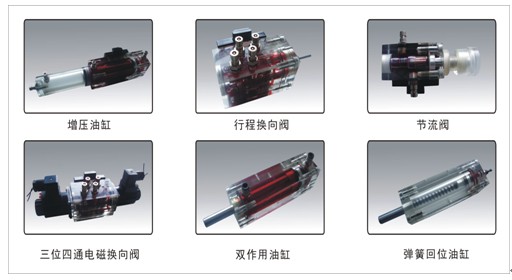

部分透明閥樣品
透明液壓傳動演示系統配置清單
|
序 號 |
名 稱 |
單 位 |
數 量 |
備 注 |
|
01 |
ZRTYY-18AY型實驗演示臺 |
臺 |
1 |
|
|
02 |
ZRTYY |
件 |
1 |
安裝演示臺上 |
|
03 |
拖動電機及調節器速電路 |
套 |
1 |
安裝演示臺上 |
|
04 |

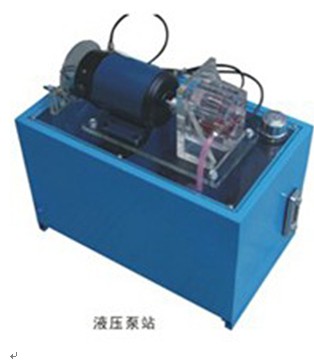

齒輪油泵 |
只 |
1 |
安裝在泵站上 |
|
05 |
油箱 |
只 |
1 |
安裝在泵站上 |
|
06 |
行程開關組件（常開） |
只 |
2 |
組合透明元件 |
|
07 |
行程開關組件（常閉） |
只 |
2 |
組合透明元件 |
|
08 |
雙作用油缸（帶撞塊） |
只 |
2 |
組合透明元件 |
|
09 |
彈簧回位油缸 |
只 |
1 |
組合透明元件 |
|
10 |
增壓油缸 |
只 |
1 |
組合透明元件 |
|
11 |
單向閥 |
只 |
2 |
組合透明元件 |
|
12 |
液控單向閥 |
只 |
2 |
組合透明元件 |
|
13 |
溢流閥 |
只 |
2 |
組合透明元件 |
|
14 |
先導式溢流閥 |
只 |
1 |
組合透明元件 |
|
15 |
節流閥 |
只 |
1 |
組合透明元件 |
|
16 |
調速閥 |
只 |
2 |
組合透明元件 |
|
17 |
順序閥 |
只 |
2 |
組合透明元件 |
|
18 |
減壓閥 |
只 |
1 |
組合透明元件 |
|
19 |
二位二通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
20 |
二位四通電磁換向閥 |
只 |
2 |
組合透明元件 |
|
21 |
“O”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
22 |
“H”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
23 |
“M”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
24 |
二位四通行程換向閥 |
只 |
1 |
組合透明元件 |
|
25 |
三位五通手動換向閥 |
只 |
1 |
組合透明元件 |
|
26 |
壓力繼電器 |
只 |
1 |
組合透明元件 |
|
27 |
壓力表 |
只 |
3 |
組合透明元件 |
|
28 |
五通 |
只 |
3 |
組合透明元件 |
|
29 |
四通 |
只 |
7 |
組合透明元件 |
|
30 |
直流電源單元 |
只 |
1 |
電 器 配 件 |
|
31 |
單元電器連接電纜 |
只 |
3 |
電 器 配 件 |
|
32 |
220V電源插頭線 |
條 |
1 |
電 器 配 件 |
|
33 |
電磁閥通用連結線 |
條 |
4 |
電 器 配 件 |
|
34 |
壓力繼電器插頭線 |
條 |
1 |
電 器 配 件 |
|
35 |
活動扳手125*19 |
只 |
1 |
工具 |
|
36 |
內六角M6 |
只 |
1 |
工具 |
|
37 |
十字螺絲刀一字 |
只 |
1 |
工具 |
|
38 |
十字螺絲刀十字 |
只 |
1 |
工具 |
|
39 |
尖嘴鉗 |
只 |
1 |
工具 |
|
40 |
孔用擋圈鉗（內） |
只 |
1 |
工具 |
|
41 |
孔用擋圈鉗（外） |
只 |
1 |
工具 |
|
42 |
剪刀 |
把 |
1 |
工具 |
|
43 |
說明書 |
份 |
1 |
附 件 |
|
44 |
備用油管接頭 |
枚 |
5 |
附 件 |
|
45 |
502膠水一瓶 |
瓶 |
1 |
附 件 |
|
46 |
各種“O”型擋圈 |
枚 |
若干 |
附 件 |
|
47 |
各種油封 |
枚 |
若干 |
附 件 |
|
48 |
各種內六角螺絲 |
枚 |
若干 |
附 件 |
|
49 |
毛巾 |
條 |
5 |
附 件 |
|
50 |
透明液壓皮管 |
米 |
|
附 件 |
|
51 |
專用液壓油 |
壺 |
1 |
附 件 |
|
52 |
油盤 |
只 |
1 |
附 件 |
|
53 |
透明液壓演示系統裝箱清單 |
份 |
1 |
資 料 |
