上海中人專業提供ZR-01基本型液壓傳動實驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZR-01基本型液壓傳動實驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZR-01基本型液壓傳動實驗臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZR-01基本型液壓傳動實驗臺ZR-01基本型液壓傳動實驗臺是根據最新的液壓傳動課程教學大綱要求設計的實驗臺。它采用工業用液壓元件，加上獨特的電氣模塊化控制單元，構成了插接方便、安全性能高、技術含量高的快速組合式液壓傳動教學實驗臺。該實驗臺覆蓋了液壓技術、傳動繼電器控制技術、PLC自控技術、傳感器應用技術等多項技術，是一個功能全面的液壓傳動實驗臺。是一款適合高等院校、職業技術類院校的液壓流體實驗教學設備。設備采用開放、靈活的設計思路，可達到培養提高學生動手能力、設計能力、綜合運用能力以及創新能力。

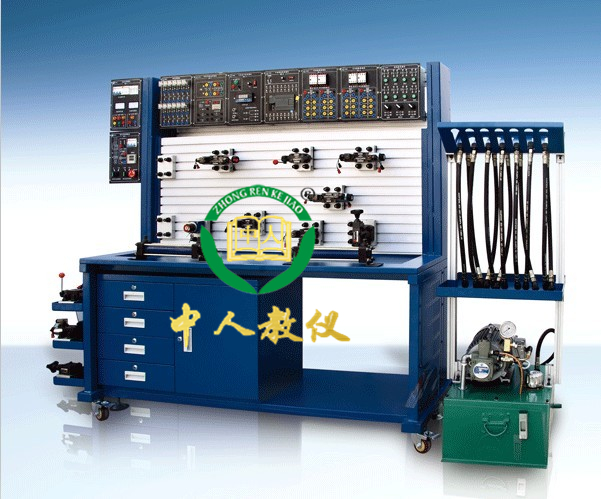

ZR-01基本型液壓傳動實驗臺圖（外形以最新設計為準）
一、 主要特點:
1. 系統全部采用標準的工業用液壓元器件，使用安全可靠，貼近工業化。所有液壓閥采用工業用液壓元件，性能參數完全符合教學大綱的要求，且完全符合工業應用標準；
2. 實驗回路即插即用：實驗學員可以快速了解實驗臺功能，迅速掌握操作技能，并快速完成實驗操作。連接方式采用快換接頭，每個接頭都配有帶自鎖結構的單向閥（即使實驗過程中接頭未接好而脫落，亦不會有壓力油噴出，保證實驗安全），內部密封材料運用國際最新密封材料——四氟材料密封圈，取代傳統的丁腈材料，解決了其他大多數廠家尚未克服的漏油問題，保證實驗過程的清潔干凈；
3. 實驗控制方式多樣化：實驗回路可運用機械控制、傳統的繼電器控制、先進的PLC自動控制等多種控制技術，讓學員門全方位、多層次的深入了解液壓系統的控制多樣化，從而鍛煉學生的靈活應用能力；
4. 實驗設備具有很的的擴展空間：實驗配置方案可根據具體要求進行配置，也可對實驗設備增加元器件以及其他控制方式以增強實驗臺的功能，元器件均采用標準化接頭，對后期所新增的元器件實驗臺均可兼容；
5. 可編控制器（PLC）能與PC機通訊：實現電氣自動化控制、可在線編程監控及故障檢測，以及可以運用PC機與PLC對液壓控制系統進行深入的二次開發等；
6. 實驗臺移動式模塊化設計：在實驗臺的設計上不僅綜合了人機工程學、國際流行的設計理念、產品的特點等多方面的因素，盡可能的讓實驗臺美觀輕巧，符合審美要求，而且對實驗臺的可靠性、安全性、使用壽命等問題也毫不含糊，打破傳統設計觀念；
7. 優良的液壓供油系統：液壓油泵采用法蘭安裝方式，大大的減小了工作運行噪音，并且液壓供油系統在常規的基礎上增加了安全閥等，起到二次保護作用，確保實驗的安全；
8. 安全等級高：實驗臺設計完全按照國家安全標準執行，所有電氣控制均有接地保護、過載保護、短路保護、漏電保護等功能，具有較高的安全使用性能。
二、 實驗臺組成部分
實驗臺由實驗工作臺、液壓泵站、液壓元件、測試傳感器、電氣控制單元等幾部分組成。
1. 實驗工作臺
1)實驗工作臺以1.0MM-2.0MM厚的鋼板為主框架，外形緊湊、結實、美觀；
2)實驗臺表面采用除銹、亞光噴塑等處理，充分考慮適應各種實驗室環境；
3)工業鋁合金鋁合金面板帶“T”型溝槽，可方便、隨意地安裝液壓元件、傳感器等，搭接各種實驗回路
2. 液壓泵站 ：（注：可根據實際需求提供不同壓力、不同類型、不同排量的液壓泵站）
1)變量葉片 泵： 1臺 公稱排量6.67ml/r,額定壓力：7Mpa；
2)定量齒輪泵驅動電機： 2.2KW；
3)油箱：公稱容積40L；附有液位、油溫指示計，吸油回油濾油器、空氣濾清器等；
4)液壓油：32#抗磨液壓油。
3. 液壓元件
1)所有液壓閥均為工業用液壓閥，具體型號及種類詳見配置清單；
2)液壓元件種類眾多，包含了執行元件、電磁方向控制元件、手動控制元件、速度調節元件、流量控制元件等多種元件；
3)每個液壓元件均配有油路過渡底板，采用專用彈卡式底板固定，可方便、快速地將液壓元件固定在鋁合金型材面板；
4)每個液壓元件的控制油口全部安裝有開閉式快換接頭，密封材料采用國際先進的四氟膠，取代傳統的丁腈材料，可以保持5年以上不變形，不磨損。油路搭接、拆裝方便，且密閉性能好。
4.標準配置模塊：
|
標準配置模塊 |
||
|
模塊名稱 |
型號 |
數量 |
|
交流電源模塊 |
ZR-1 |
1塊 |
|
直流電源模塊 |
ZR-2 |
1塊 |
|
液壓泵控制模塊 |
ZR-5 |
1塊 |
|
交流接觸器模塊 |
ZR-6 |
2塊 |
|
時間/熱繼電器模塊 |
ZR-7 |
1塊 |
|
可編程控制器模塊 |
ZR-8 |
1塊 |
|
按鈕控制模塊 |
ZR-9 |
1塊 |
5.可選配模塊：（選配模塊價格另外計）
|
模塊名稱 |
型號 |
數量 |
|
十字路口交通燈模塊 |
PLC工程案例模塊 |
|
|
全自動洗衣機模塊 |
||
|
LED七段碼顯示模塊 |
||
|
霓虹燈燈飾模塊 |
||
|
水塔自動供水模塊 |
||
|
機械手模塊 |
||
|
挖掘機模塊（實物實訓模塊） |
WJJ |
1套 |
|
裝載機（實物實訓模塊） |
JLZZJ |
1套 |
|
液壓升降機模塊（實物實訓模塊） |
SJJ |
1套 |
三、實驗臺功能（實驗項目）(一)液壓傳動基本回路實驗：（三十余種回路）1.壓力控制回路：1)溢流閥調壓回路；2)溢流閥單級遠程調壓回路；3)多級溢流閥調壓回路；4)雙向壓力調整回路；5)溢流閥緩沖回路；6)溢流閥限制低壓回路。2.減壓回路：1)一級減壓回路；2)二級減壓回路；3)多級減壓回路。3.卸荷回路：1)M型三位四通電磁換向閥中位機能泄壓回路；2)二位三通電磁換向閥卸荷回路。4.卸壓回路：1)節流閥卸壓回路；2)溢流閥卸壓回路。5.速度控制回路：1)節流閥控制的（進油、回油、旁油）節流調速回路；2)調速閥控制的（進油、回油、旁油）調速回路；3)差動連接增速回路；4)電磁閥和調速閥串聯的減速回路；5)節流閥串/并聯的二次進給回路6)節流閥串/并聯速度換接回路。6.單向同步回路：1)節流閥控制的同步回路；2)調速閥控制的同步回路；3)液壓缸串聯同步回路。7.方向控制回路：1)換向閥控制換向回路；2)順序閥控制的順序動作回路；3)行程開關控制的順序工作回路；4)壓力繼電器控制的順序動作回路。8.鎖緊回路：1)換向閥閉鎖回路；2)單向閥的鎖緊回路。9.平衡回路1)順序閥控制的平衡回路。10.保壓回路：1)液控單向閥的保壓回路。(二)可編程序控制器（PLC）電氣控制實驗，機電液一體化控制實驗：1.PLC的指令編程，梯形圖編程的學習；2.PLC編程軟件的學習及使用；3.PLC與計算機的通訊，在線調試、監控；4.PLC在液壓傳動控制中的應用以及控制優化方案設計。四、實驗臺主要技術參數：1.電源：國家標準工業用電——AC380V、50HZ；2.控制電壓：安全控制電壓——DC24V；3.使用環境要求：防潮、防塵環境；4.系統總功率：<=3KW;5.系統安全使用壓力：P<=7Mpa;6.尺寸：1780×620×1680（mm）;7.重量：約180Kg。四、標配模塊詳細配置清單
|
模塊名稱 |
型號 |
主要配件 |
數量 |
|
交流電源模塊 |
ZR-1（1塊） |
電流表 |
1個 |
|
電壓表 |
1個 |
||
|
三相空開（帶漏電、短路保護） |
1個 |
||
|
保險盒 |
3只 |
||
|
護套插座 |
多個 |
||
|
臺階插座 |
多個 |
||
|
指示燈 |
多個 |
||
|
直流電源模塊 |
ZR-2（1塊） |
直流電源 |
1臺 |
|
船型開關 |
1個 |
||
|
保險座 |
1個 |
||
|
電壓表 |
1個 |
||
|
電壓表 |
1個 |
||
|
電壓表 |
1個 |
||
|
護套插座 |
多個 |
||
|
臺階插座 |
多個 |
||
|
指示燈 |
多個 |
||
|
液壓泵控制模塊 |
ZR-5（1塊） |
液壓泵工作指示燈 |
1只 |
|
三相空開 |
1只 |
||
|
三位旋鈕 |
1只 |
||
|
二位旋鈕 |
1只 |
||
|
交流繼電器 |
1只 |
||
|
熱繼電器 |
1只 |
||
|
護套插座 |
多個 |
||
|
交流接觸器模塊 |
ZR-6（2塊） |
交流接觸器 |
2組 |
|
輔助繼電器 |
2組 |
||
|
護套插座 |
多個 |
||
|
臺階插座 |
多個 |
||
|
時間/熱繼電器模塊 |
ZR-7（1塊） |
時間繼電器 |
1個 |
|
護套插座 |
多個 |
||
|
臺階插座 |
多個 |
||
|
熱繼電器 |
1個 |
||
|
可編程控制器模塊 |
ZR-8（1塊） |
PLC主機型號：FX1S-20MR |
1臺 |
|
保險座 |
1個 |
||
|
護套插座 |
多個 |
||
|
船型開關 |
1個 |
||
|
電源指示燈 |
1個 |
||
|
臺階插座 |
多個 |
||
|
按鈕控制模塊 |
ZR-9（1塊） |
雙位按鈕 |
6個 |
|
三位旋鈕 |
2個 |
||
|
急停按鈕 |
1個 |
ZR-01基本型液壓傳動實驗臺配置清單
|
序號 |
名稱 |
規格型號 |
數量 |
|
實驗操作臺 |
|||
|
1 |
實驗臺（鋁合金面板） |
重量：約150Kg外形尺寸：1625*650*1570(mm) |
1臺 |
|
液壓泵站 |
|||
|
2 |
變量葉片泵 |
型號：VPV1-12-FA3公稱排量：12L/min額定壓力：7Mpa |
1只 |
|
3 |
驅動三相交流電動機 |
額定功率：2.2KW額定電壓：380V |
1臺 |
|
4 |
油箱 |
容積：60L |
1只 |
|
5 |
液壓空氣濾清器 |
YF-3 |
1只 |
|
6 |
吸油濾油器 |
MF-04 |
1只 |
|
7 |
壓力表 |
量程：0-10MPa |
1只 |
|
8 |
高壓油膠管 |
長度：2米 |
2根 |
|
9 |
壓力表開關 |
|
1只 |
|
液壓配件 |
|||
|
10 |
雙作用液壓缸 |
型號：MOB40*200最大行程：200mm缸徑：40額定壓力：7Mpa耐壓：11MPa最低啟動壓力：0.3MPa |
2只 |
|
11 |
節流閥截止閥 |
型號：DV12-1-10/2通徑：12mm最大工作壓力：35Mpa流量范圍：0-50L/Min |
2只 |
|
12 |
單向閥 |
型號：S10A1/2通徑：10mm最高工壓力:31.5Mpa最小開啟壓差:0.05MPa流速=6m/s時Q=30L/Min |
2只 |
|
13 |
液控單向閥 |
型號：SV10PB1-30通徑：10mm最高工壓力：31.5Mpa最小開啟壓力：0.25Mpa控制壓力：0.5-31.5MPa流速=6m/s時Q=30L/Min |
1只 |
|
14 |
溢流閥(直動式) |
型號：DBDH6P10/10通徑：6mm最高背壓：31.5 Mpa最小開啟壓差：0.5MPa |
2只 |
|
15 |
溢流閥(先導式) |
型號：DB10-1-5X/10通徑：10mm最高背壓：31.5 Mpa最小開啟壓差：0.5Mpa控制最高壓力：31.5Mpa最小開啟壓差：0.5MPa |
1只 |
|
16 |
順序閥 |
DZ10-1-30/21Y通徑：10mm最高工作壓力：31.5 Mpa最小開啟壓差：0.5Mpa |
2只 |
|
17 |
單向調速閥 |
型號：2FRM5-31B/15QB額定流量：15L/Min最高工作壓力：21MPa溫度、壓力影響：2%-5% |
1只 |
|
18 |
減壓閥 |
型號：DR10-4-5X/10YM通徑10mm最高工作壓力：35 Mpa出口壓力范圍：1-35Mpa |
1只 |
|
19 |
二位三通電磁換向閥 |
型號：3WE6A61/AG24Z5L通徑6mm工作壓力：31.5Mpa常開、24V控制 |
2只 |
|
20 |
二位四通電磁換向閥 |
型號：4WE6C61/AG24Z5L通徑：6mm工作壓力：31.5Mpa 24V控制單電磁鐵 |
2只 |
|
21 |
三位四通電磁換向閥(O) |
型號：4WE6E61/AG24Z5L通徑：6mm工作壓力：31.5Mpa O型中位機能24V控制雙電磁鐵 |
1只 |
|
22 |
三位四通電磁換向閥(M) |
型號：4WE6T61/AG24Z5L通徑：6mm工作壓力：31.5Mpa M型中位機能24V控制雙電磁鐵 |
1只 |
|
23 |
三位四通手動換向閥 |
型號：4WMM6E50/F通徑：6mm工作壓力：31.5Mpa閥芯機能：M型，手柄控制內帶定位器 |
1只 |
|
24 |
壓力繼電器 |
型號：HED80A1X/100Z14KW最高設定壓力：10Mpa最低設定壓力0.1Mpa額定壓力：10 Mpa帶24VLED顯示 |
2只 |
|
25 |
四通 |
工業鋁合金 |
3個 |
|
26 |
三通 |
|
3個 |
|
27 |
液壓油路過渡底板 |
|
18塊 |
|
28 |
元件固定板 |
工程塑料 |
18套 |
|
29 |
甘油式壓力表 |
量程：0-10MPa |
4只 |
|
30 |
高壓油膠管（兩端附快換接頭） |
型號：10-1-25.6 Mpa長度：60cm |
6根 |
|
31 |
高壓油膠管（兩端附快換接頭） |
型號：10-1-25.6 Mpa長度：80cm |
8根 |
|
32 |
高壓油膠管（兩端附快換接頭） |
型號：10-1-25.6 Mpa長度：120cm |
4根 |
|
33 |
高壓油膠管（兩端附快換接頭） |
型號：10-1-25.6 Mpa長度：150cm |
2根 |
|
34 |
快換接頭 |
與油管、液壓閥等配套 |
多套 |
|
35 |
液壓油 |
32#抗磨液壓油 |
40升 |
|
36 |
量筒 |
|
4L |
|
實驗導線 |
|||
|
37 |
帶護套插座的連接導線 |
紅色長：1.5m |
5根 |
|
38 |
帶護套插座的連接導線 |
黑色長：1.5m |
5根 |
|
39 |
帶護套插座的連接導線 |
紅色長：1m |
5根 |
|
40 |
帶護套插座的連接導線 |
黑色長：1m |
5根 |
|
41 |
帶護套插座的連接導線 |
黃色長：0.6m |
5根 |
|
42 |
帶護套插座的連接導線 |
綠色長：0.6m |
5根 |
|
43 |
迭插導線 |
紅：1.5m |
5根 |
|
44 |
迭插導線 |
黑：1.5m |
5根 |
|
45 |
迭插導線 |
紅：0.6m |
5根 |
|
46 |
迭插導線 |
黑：0.6m |
5根 |
|
47 |
鴛鴦線 |
紅：1m |
5根 |
|
48 |
鴛鴦線 |
黑：1m |
5根 |
|
電子元器件 |
|||
|
49 |
接近開關 |
型號：J3-D4B1工作電源：DC9V-DC36V類型：2線制 |
4只 |
|
50 |
接近開關支架 |
安裝與桌面 |
4只 |
|
51 |
可編程序控制器（PLC） |
型號：FX1S-20MR I/O：20點I/O繼電器輸出 |
1只 |
|
52 |
PLC連接電纜 |
|
1根 |
|
文檔與軟件類 |
|||
|
53 |
PLC編程軟件 |
光盤 |
1套 |
|
54 |
PLC編程手冊（電子版） |
光盤 |
1套 |
|
55 |
實驗操作手冊 |
說明書 |
1冊 |
|
56 |
整機操作使用說明書 |
說明書 |
1冊 |
|
易損件 |
|||
|
57 |
密封膠帶（生料帶） |
|
4卷 |
|
58 |
密封組合墊片 |
Φ18 |
20只 |
|
59 |
開閉式快換接頭 |
8通徑 |
4套 |
|
60 |
快換接頭內部密封圈 |
|
10只 |
|
61 |
按鈕開關 |
|
4只 |
|
62 |
電器信號插頭、插座 |
|
4套 |
|
工具清單 |
|||
|
63 |
活動扳手 |
6” |
1把 |
|
64 |
活動扳手 |
10” |
1把 |
|
65 |
內六角扳手 |
|
1套 |
|
66 |
螺絲刀 |
|
1套 |
|
67 |
尖嘴鉗 |
|
1把 |
