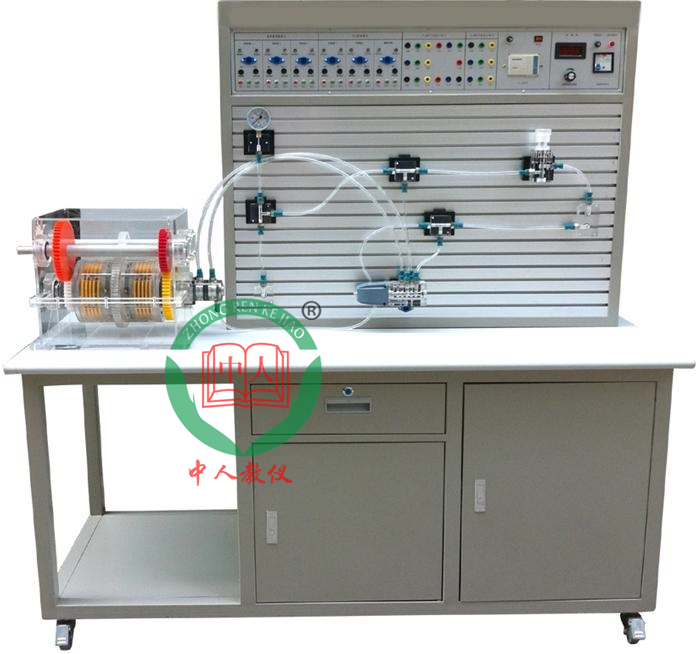

上海中人專業提供ZRYY-2S透明液壓PLC控制與濕式離合器變速箱綜合實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRYY-2S透明液壓PLC控制與濕式離合器變速箱綜合實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRYY-2S透明液壓PLC控制與濕式離合器變速箱綜合實訓臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRYY-2S透明液壓PLC控制與濕式離合器變速箱綜合實訓臺
透明液壓PLC控制與濕式離合器變速箱綜合實訓臺主要特點
1、主要由實訓桌、實訓臺、濕式離合器變速箱、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
3、配備常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用半開閉式快換接頭，拆接方便，不漏油。
4、實訓元件均為透明有機材料制成，便于了解掌握常用液壓元件的結構，性能及用途、實訓組裝回路快捷、方便。
5、實訓電氣控制單元采用先進的PLC控制，也可以采用獨立的繼電器控制單元進行電氣控制。
主要功能
1、真實演示濕式離合器變速箱摩擦片分離、結合、換擋、變速動作；
2、了解濕式離合器液壓系統組成及工作原理，各內部結構及工作過程；
3、進行濕式離合器變速箱液壓系統拆裝和組合、電氣控制系統回路實驗；
4、透明液壓濕式離合器變速箱液壓系統換向回路仿真軟件：
真實演示濕式離合器變速箱摩擦片分離、結合、換擋、變速動作；了解濕式離合器液壓系統組成及工作原理，各內部結構及工作過程。
主要技術參數
1、電源：AC220V允差±l0%，50Hz；
2、直流電源輸入AC220V輸出DC24V/3A
3、裝置容量：≤1kVA；
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、實訓裝置外形尺寸：1600mm×750mm×1750mm
7、濕式離合器變速箱外形尺寸：530mm×320mm×350mm
8、液壓泵站：
（1）系統額定壓力0.8MPa；
（2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量齒輪泵：額定流量4L∕min，壓力2.5MPa；電機：功率250W，調速范圍0－1500r/min。油箱：公頃容積6L、過濾器、L-HL46號液壓油。
8、濕式離合器變速箱結構：
（1）離合器缸體由實芯透明機玻璃車削加工而成，缸體厚15mm，可透視內部物體。上面加工內花鍵槽，主動摩擦片通過花鍵槽傳遞動力。
（2）各齒輪、活塞等采用透明有機玻璃及工程塑料制作加工，離合器傳動軸軸采用鋁棒車削制作。變速箱殼體用透明有機玻璃做成，能夠看到內部各軸。
（3）主動摩擦片的外緣有外花鍵齒槽，通過離合器缸體上的內花鍵齒槽與離合器缸體配合。被動摩擦片的內緣有內花鍵齒槽，通過輸出齒輪的外花鍵齒槽與齒輪相連。
（4）螺旋彈簧兩端分別支撐于輸出齒輪和活塞端面。當離合器缸體通入液壓油時，液壓油推動活塞移動壓緊主、從動摩擦片，使它們結合，實現動力傳遞。當斷開液壓油時，螺旋彈簧推動活塞回位，主、從動摩擦片分離，切斷動力傳遞。
（5）活塞與離合器缸體之間采用O型密封圈密封，活塞與軸采用O型密封圈密封。各齒輪通過滾針軸承安裝在軸上。各軸通過單列向心圓柱滾子軸承安裝于變速箱殼體上。
（6）離合器軸上加工有兩個控制油道，分別控制左右的活塞，前端設置旋轉接頭。動力輸入與輸出軸的軸端分別有扭矩輸入、輸出連接的位置。
9、液壓元件：
采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
10、電器控制單元：
（1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入／8路繼電器輸出。
（2）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，液壓元件獨立模塊等。
11、電磁換向閥：AC24V.吸力3mpa
配置清單
|
序號 |
名稱 |
型號 |
數量 |
|
1 |
實訓桌 |
|
1張 |
|
2 |
實訓臺 |
|
1臺 |
|
3 |
PLC主機模塊 |
三菱FX1S-20MR |
1塊 |
|
4 |
電源模塊 |
|
1塊 |
|
5 |
繼電器控制模塊 |
|
1塊 |
|
6 |
PLC控制按鈕模塊 |
|
1塊 |
|
7 |
機泵組（泵站系統） |
|
1套 |
|
8 |
透明濕式離合器變速箱 |
透明元件 |
1臺 |
|
9 |
三位四通電磁換向閥 |
透明元件 |
1只 |
|
10 |
先導式溢流閥 |
透明元件 |
1只 |
|
11 |
三通接頭 |
透明元件 |
3只 |
|
12 |
壓力表 |
透明元件 |
1只 |
|
13 |
透明液壓皮管 |
|
10米 |
|
14 |
電磁閥通用連接線 |
|
1條 |
|
15 |
編程電纜（適配器） |
三菱 |
1條 |
|
16 |
液壓油 |
L-HL46號 |
5kg |
|
17 |
油盤 |
|
1只 |
|
18 |
螺絲刀（一字、十字） |
3×80mm |
2把 |
|
19 |
剪刀 |
|
1把 |
|
20 |
活動板手 |
|
1把 |
|
21 |
尖嘴鉗 |
|
1把 |
|
22 |
內六角扳手M5 |
|
1把 |
|
23 |
內六角扳手M6 |
|
1把 |
|
24 |
內卡簧鉗 |
|
1把 |
|
25 |
外卡簧鉗 |
|
1把 |
|
26 |
各種密封圈 |
|
1袋 |
|
27 |
快速油接頭 |
|
2只 |
|
28 |
濕式離合器變速箱液壓使用說明書 |
|
1冊 |
|
29 |
三菱PLC編程軟件與控制程序 |
光盤 |
1盤 |
