產品名稱：[ZR-MW1320 萬能外圓磨床]

---

上海中人專業提供ZR-MW1320 萬能外圓磨床,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZR-MW1320 萬能外圓磨床，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZR-MW1320 萬能外圓磨床，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZR-MW1320 萬能外圓磨床

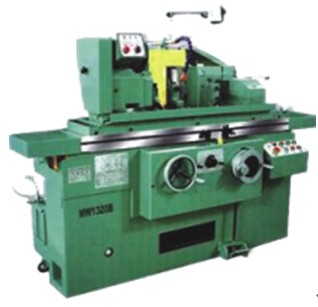

ZR-MW1320 萬能外圓磨床

一、功能特點：

本機床適用于磨削圓柱形圓錐形的外圓，也可磨削軸向端面，宜用于批量生產及各種機械加工行業使用，具有精度高，剛性強，磨削效率高，操作方便等特點，結構先進，造型美觀。機床的進給及補償，由傳動機構執行。進給系統具有定程磨削功能，采用手動或液壓二種進給方式。工作臺快退設有中停裝置，快退距離可按需要調整，以減小輔助時間。工作臺起動手把設有安全聯鎖裝置，確保裝卸和測量工件時的安全性。機床砂輪軸最高轉速為24000轉/分，以提高磨削小孔時的質量。

二、技術參數：

序號	項目	規格參數
1	最大磨削直徑	200mm
2	中心高	125mm
3	工作臺最大縱向移動量	600/800mm
4	手輪-轉移動量	6mm/r
5	頭架卡盤直徑	125mm
6	砂輪架快速移動量	20mm
7	砂輪軸轉速	1820r/min
8	砂輪寬度	40mm
9	機床重量?jī)糁?span lang="EN-US">/毛重	2500/2700kg
10	最小磨削直徑	8mm
11	頂尖中心距	550/750mm
12	最大回轉角度	+9°/+7°
13	主軸轉速	60,85,230,120,170,460 r/min
14	尾架頂尖錐度	No.3Morse
15	手輪-轉砂輪架移動量	1mm
16	砂輪架移動量	150mm
17	電機總?cè)?/span>	4.24kw
18	最大磨削長度	520/750mm
19	最大工作重量	50kg
20	液壓移動速度	0.1-4m/min
21	頭架頂尖錐度	No.3Morse
22	尾架套簡移動量	25mm
23	微調捏手轉格砂輪架移動量	0.001mm
24	砂輪最大直徑	400 mm
25	機床外形尺寸	2000×1420×1600mm



原文網址：http://www.iipan.cn/proshow.asp?ID=236

---

尊敬的用戶： 如果您對我們的ZR-MW1320 萬能外圓磨床比較滿意，想要建設與ZR-MW1320 萬能外圓磨床相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZR-MW1320 萬能外圓磨床。
售后：我們承諾在質保期內，若ZR-MW1320 萬能外圓磨床出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZR-MW1320 萬能外圓磨床故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZR-MW1320 萬能外圓磨床零部件僅收成本費的。

---
