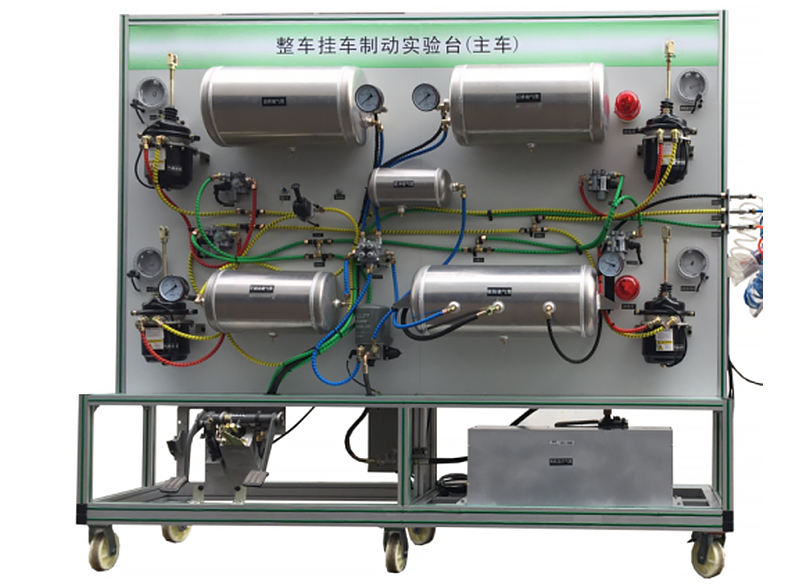

上海中人專業提供ZRGC-07氣壓制動系統實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRGC-07氣壓制動系統實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRGC-07氣壓制動系統實訓臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRGC-07氣壓制動系統實訓臺
一、功能特點
1.臺架上具有的全新ZC30裝載機原車零部件有空氣壓縮機總成、空氣干燥劑、前橋儲氣筒、后橋儲氣筒、手制動儲氣筒、再生儲氣筒、輔助儲氣筒、四回路保護閥、制動腳閥、駐車閥、繼動閥、制動管路、氣壓表若干個。
2. 臺架上具有的非原廠部件有兩相交流驅動電機、驅動皮帶、氣壓表；
3. 零部件布置位置大體與實車方向、位置接近；
4. 壓縮機具有機油潤滑系統；
5. 壓縮機空氣經過空氣濾清器過濾；
6. 每個部件擺放位置合理，美觀，方便看清外觀特征；
7. 不同類別的氣壓管路通過不同顏色來表達（可參考實車管路顏色），管路走向簡潔明了，方便看清管路走向，采用直走或拐直彎的布局；
8. 臺架有示教板，準確繪制其系統組成及部件連接圖，管路顏色與實物管路顏色一致（被處理后的顏色）；
驅動電機旋轉部件，采用防護處理，防止異物被皮帶擠壓；
10.支撐臺架使用4只萬向腳輪；前二只萬向帶鎖止功能腳輪；后二只萬向腳輪；腳輪與臺架用。
11.產品工藝: 設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶4個帶自鎖裝置萬向腳輪，便于移動。
二、技術規格
外形尺寸：2080×650×1900mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作溫度：-40℃～+50℃
空 氣 機：0.75KW
氣 壓 表：0～1000kPa
移動腳輪：150*100mm
三、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
前左右制動總成 |
原車器件 |
套 |
1 |
|
2 |
后左右制動總成 |
原車器件 |
套 |
1 |
|
3 |
制動踏板 |
原車器件 |
套 |
1 |
|
4 |
制動總泵及制動分配泵 |
原車器件 |
套 |
1 |
|
5 |
空氣壓縮機 |
0.75KW |
臺 |
1 |
|
6 |
儲氣罐 |
原車器件 |
個 |
1 |
|
7 |
氣壓表 |
0～1000kPa |
個 |
5 |
|
8 |
單向閥 |
原車器件 |
個 |
1 |
|
9 |
排氣閥 |
原車器件 |
個 |
1 |
|
10 |
放水閥 |
原車器件 |
個 |
1 |
|
11 |
移動臺架(帶自鎖腳輪裝置) |
|
臺 |
1 |
|
12 |
空氣干燥劑 |
原車器件 |
只 |
1 |
|
13 |
前橋儲氣筒 |
原車器件 |
只 |
1 |
|
14 |
后橋儲氣筒 |
原車器件 |
只 |
1 |
|
15 |
手制動儲氣筒 |
原車器件 |
只 |
1 |
|
16 |
輔助儲氣筒 |
原車器件 |
只 |
1 |
|
17 |
回路保護閥 |
原車器件 |
套 |
1 |
|
18 |
制動管路 |
原車器件 |
套 |
1 |
