上海中人專業提供ZRGC-18分體式柴油機教學試驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRGC-18分體式柴油機教學試驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRGC-18分體式柴油機教學試驗臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRGC-18分體式柴油機教學試驗臺

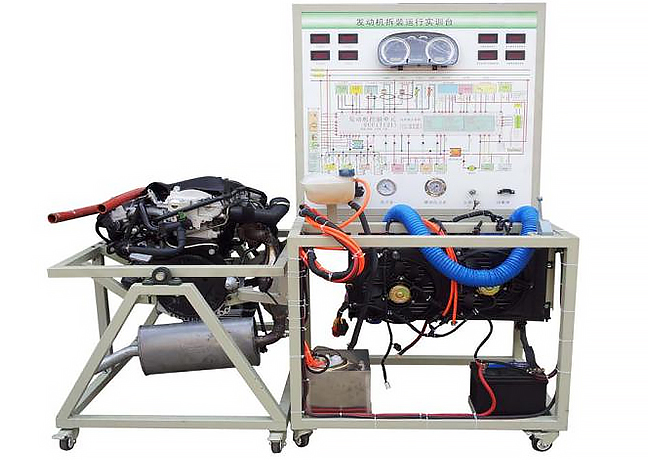

參考圖片
1.發動機參數：4缸、水冷、電噴、直列式、1-3t叉車專用柴油發動機，油箱容積≥8L。
2.實訓臺裝備叉車柴油發動機全套系統，由檢測臺、移動式主臺架、發動機電控單元、冷卻系統、供油系統、蓄電池等組成，主臺架配備可翻轉的底座、自鎖減速器、大面積接油盤、移動腳輪。
3.實訓臺設備包括冷卻系統（水箱、散熱電子扇等）、進氣機構（空濾殼、空氣濾清器、進氣軟管、進氣歧管等），排氣機構（排氣歧管、排氣管等），所有的發動機傳感器和執行器（水溫傳感器、噴油器、壓力傳感器等）；
4.試驗臺可起動發動機，進行運行實驗，也可對發動機進行整體拆解，按照拆解和組裝工藝標準進行拆裝、組裝和起動運行。
5.發動機實訓臺具有動態運行及顯示功能，原車儀表、點火鎖及相關控制線路，運行過程中實時顯示發動機轉速、溫度、機油壓力、油量等參數信息。
6.移動式主臺架采用標準型材焊接而成，表面經拋光打磨后進行高溫噴塑，耐油耐劃耐腐蝕性強，能夠穩固安裝發動機及其他附屬部件，移動式主臺架各帶萬向自鎖腳輪裝置，方便隨時移動。
7.試驗臺配備有電源總開關、防護網等安全保護裝置，方便切斷總電源和進行安全防護。
8.配套使用規范、操作注意事項、設備維護方法等。
9.該設備采用 翻新 博世2.8T電控柴油發動機總成(易于拆裝)的拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架提供學員進行發動機拆卸和裝配實訓。裝配好發動機后與運行檢測控制臺對接，可起動運行發動機，檢測發動機的裝配效果。
10.功能特點
10.1.實訓臺面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和電控柴油發動機實物，認識和分析控制系統的工作原理；
10.2.實訓臺由拆裝翻轉臺架和運行檢測控制臺兩部分組成。
拆裝翻轉臺架由電控柴油發動機總成和可做360度翻轉的發動機拆裝架組成，運行檢測控制臺由控制面板、發動機電控單元、冷卻系統、供油系統、蓄電池等組成；
10.3.帶有減速機的拆裝翻轉臺架可做軸向任意角度的翻轉和靜止，可方便地進行拆卸和裝配實訓，底部放置接油盤，便于小零件、水及油的收集，做到三不落地；
運行檢測控制臺架安裝有起動運行發動機所有的部件要素，如電控單元、水箱、油箱和油泵、儀表、點火開關等，與拆裝翻轉臺架進行油路、電路、水路、氣路的對接，可運行發動機(加速/減速/怠速工況正常）、檢測發動機裝配的效果；
10.4.實訓臺面板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理；
10.5.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色系統電路圖，實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等；
10.6實訓臺面板上安裝有儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化；
10.7.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
10.8.實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。
10.9.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
11.基本配置（每套）
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
|
（一)運行檢測控制臺1套 |
|||||
|
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色電路圖 （950*900*4mm鋁塑板） |
套 |
1 |
|
|
2 |
發動機控制電腦(ECU) |
原車 |
套 |
1 |
|
|
3 |
組合儀表 |
原車 |
套 |
1 |
|
|
4 |
診斷座 |
原車 |
個 |
1 |
|
|
5 |
點火開關 |
原車 |
個 |
1 |
|
|
6 |
燃油箱 |
10L |
個 |
1 |
|
|
7 |
燃油泵(含油泵插頭) |
全新 |
套 |
1 |
|
|
8 |
水箱及附件 |
原車 |
套 |
1 |
|
|
9 |
冷卻電子風扇 |
12V，80W |
個 |
2 |
|
|
11 |
蓄電池 |
12V 65Ah |
臺 |
1 |
|
|
11 |
繼電器 |
含：起動繼電器、油泵繼電器、冷卻風扇繼電器等 |
套 |
1 |
|
|
12 |
對接線束 |
|
套 |
1 |
|
|
13 |
保險絲盒 |
繼電器盒（帶保險絲座）整體型 |
個 |
1 |
|
|
14 |
電源總開關 |
50A |
個 |
1 |
|
|
15 |
移動臺架(帶自鎖腳輪裝置,面板柜與底座) |
1000*700*1750mm (長*寬*高） |
臺 |
1 |
|
|
16 |
故障模擬與排除裝置 |
|
套 |
1 |
|
|
(二)拆裝翻轉臺架1套 |
|||||
|
1 |
發動機總成 |
原車 |
套 |
1 |
|
|
2 |
進、排氣管 |
原車 |
套 |
1 |
|
|
3 |
對接線束 |
|
套 |
1 |
|
|
4 |
大面積接油盆 |
約700×650×30mm(長×寬×深) |
個 |
1 |
|
|
5 |
拆裝翻轉架(帶自鎖腳輪裝置) |
約1300×600×800mm(長×寬×高)，帶減速機，可做軸向任意角度的翻轉和靜止。 |
套 |
1 |
|
