1.1、系統組成

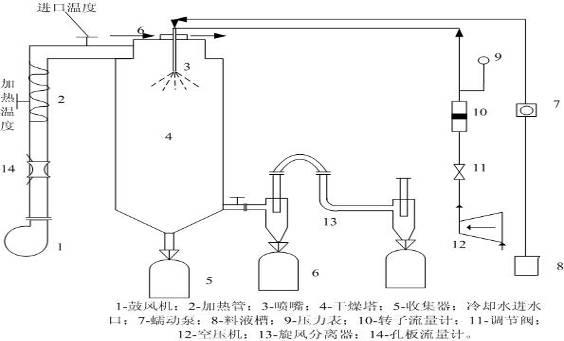

我們高速離心噴霧干燥器實訓設備選用： 5 KG工業化高速離心噴霧干燥機裝置。其系統結構示意圖如下：
1.1、噴霧干燥實驗裝置對象系統
噴霧干燥實驗裝置系統由：1、GLZ-5高效離心噴霧干燥塔，2、封閉式電加熱管道腔，3、旋風分離器，4、收集器，5、高效雙流槍氣流霧化噴嘴，6、蠕動泵，7、電氣控制柜組成。
1.2、ZRGLZ-5高速離心噴霧干燥機裝置技術參數及配置
（一）、主要技術參數：
1、進口溫度 150-300℃（可調）
2、出口溫度 100℃（可調）
3、加熱方式 電加熱
4、電加熱功率 約8KW
5、機械功率 約2.5KW
6、水份蒸發量 5kg/h（進口溫度300℃時）
7、干燥方式 開式離心并流干燥
8、外型尺寸 1.6×1.0×1.75(m)
（二）、供貨設備范圍：
1、恒流泵 1臺
2、氣動霧化器 1臺
3、空氣過濾器 1套
4、電加熱及熱風管道 1套
5、干燥塔 1臺
6、旋風除塵器 1套
7、收料杯 2只
8、抽風管道 1套
9、抽風機 1臺（2.2KW）
10、設備配套空氣壓縮機 1臺
1.3、備品備件
3.1、氣動霧化盤 1只
1.4、說明
4.1、凡與物料接觸部分干燥塔內壁為AISI 316， 干燥塔外壁為AISI 304。
4.2、離心式干燥機執行供方企業標準Q/320206LNAF02-2004
4.3、需方負責設備到達現場后的卸車和保管工作及對發運貨物數量進行確認工作，供方負責對安
裝放置好的設備進行調試工作
1.5、噴霧干燥實訓裝置對象檢測控制裝置
5.1.噴霧干燥實驗裝置需檢測控制的參數：
�、�、封閉式電加熱管道腔溫度檢測變送控制及顯示： Pt100熱電阻+智能調節議+可控硅移相調壓器+8kw電加熱管。
�、�、高效離心噴霧干燥塔出口溫度檢測變送及顯示： Pt100熱電阻+帶RS485通訊的智能數顯儀。
5.2.高速噴霧干燥塔實驗對象智能儀表上位控制系統：
噴霧干燥塔實驗對象智能儀表上位控制系統組成：
1）電控儀表箱及箱內電器控制套件一臺；
2）智能調節儀一個；
3）帶4-20MA控制接口的可控硅調壓器一個（12KW）；
5）智能巡檢儀一個
1.6、噴霧干燥實訓裝置功能
|
項目 |
操作實訓內容 |
|
開車準備 |
1、流程圖的識讀 2、熟悉現場裝置及主要設備、儀表、閥門的位號、功能、工作原理和使用方法 3、按照要求制定操作方案 4、公用工程的引入（水、電）并確保正常 5、原料（被干燥物料）的準備（原料的配制以及含水量的測定） 6、檢查流程中各管線、閥門是否處于正常開車狀態 7、裝置上電，檢查各儀表狀態是否正常；動設備試車 |
|
開車 |
1、按正確的開車步驟開車 2、根據指令調進料、空氣流量、溫度、壓力到指定值 |
|
正常操作 |
1、能按指令改變進料、空氣流量、操作溫度等參數到指定值 2、按照要求巡查各溫度、壓力、流量值并做好記錄；能及時判斷各指標否正常 3、觀察正常操作中原料的變化狀況以及流化床的操作狀況并確認，指出可能影響其操作的因素 |
|
停車 |
1、按正常的停車步驟停車 2、檢查停車后各設備、閥門的狀態，確認后做好記錄 |
|
事故處理 |
1、會觀察、分析因空氣流量及風溫過大或過小引起的系統操作異常并恢復至正常操作狀態 |
|
設備維護 |
1、鼓風機的開、停正常操作及日常維護 2、高速離心噴霧干燥進料器的開、停、正常操作及日常維護 3、高速離心噴霧干燥塔的構造、工作原理、正常操作及維護 4、旋風分離器的構造、工作原理、正常操作及維護 5、主要閥門（空氣流量調節、熱介質流量調節）的位置、類型是、構造、工作原理、正常操作及維護 6、溫度、流量、壓力傳感器的測量原理；溫度、壓力顯示儀表及流量控制儀表使用 |
|
控制儀表 |
1、溫度、流量、壓力傳感器的測量原理；溫度、壓力顯示儀表及流量控制儀表使用 |
ZRQRZ/H-A/5綜合干燥實訓裝置----- (高速離心噴霧干燥器)
1.7、高速離心噴霧干燥實訓裝置清單
|
序號 |
主要部件名稱 |
規 格 |
數量 |
備注 |
|
1 |
可移動斜梯操作臺 |
700X1000操作平臺 |
|
鋼質結構制作：2000×1000×100操作平臺操作平臺；斜梯通上并有護欄、防滑花紋板（50X5角鐵，60 X6槽鋼，扶手護欄：1寸及4分鋼管，3mm厚碳鋼花紋板）。防銹紅丹底漆，噴烤漆處理。 |
|
2 |
高速離心噴霧干燥機 |
5KG工業用高速離心噴霧干燥機 |
1套 |
1）、進口溫度：150-300℃（可調）；（2）、出口溫度 100℃（可調）；（3）、加熱方式：電加熱；（4）、電加熱功率： 8KW5、（5）、機械功率：2.5KW；（6）、水份蒸發量5kg/h（進口溫度300℃時）（7）、干燥方式：開式離心并流干燥 材質：凡與物料接觸部分干燥塔內壁為AISI 316， 干燥塔外壁為AISI 304。 |
|
3 |
氣動霧化器 |
|
1個 |
304不銹鋼 |
|
4 |
封閉式電加熱管道腔（電加熱及熱風管道） |
|
1個 |
304不銹鋼 |
|
5 |
空氣過濾器 |
|
1個 |
304不銹鋼 |
|
6 |
旋風分離器 |
|
1個 |
304不銹鋼 |
|
7 |
氣動霧化盤 |
|
2個 |
304不銹鋼材料 |
|
8 |
收集器 |
|
1個 |
玻璃 |
|
9 |
高效雙流槍氣流霧化噴嘴 |
|
1個 |
304不銹鋼材料 |
|
10 |
附屬管道及閥門 |
|
1個 |
304不銹鋼材料 |
|
11 |
高效旋渦氣泵 |
110C |
1臺 |
功率、2.2KW，最大流量200m3/h |
|
12 |
高精度計量泵 |
300C |
1臺 |
|
|
13 |
PT100熱電阻 |
PT100熱電阻（德標） 精度：0.5%FS |
3個 |
|
|
14 |
可控硅移相調壓器 |
STY380-35 |
1個 |
|
|
15 |
智能調節儀 |
AI519A |
2個 |
|
|
16 |
智能巡檢儀 |
AI706A |
1個 |
|
|
17 |
就地智能儀表電器控制箱 |
鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源，接觸器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等（同流化床共用）。 | ||
|
18 |
其它附件 |
| ||
