上海中人專業提供ZRDGX-04工廠供配電及配電自動化培訓系統,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRDGX-04工廠供配電及配電自動化培訓系統，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRDGX-04工廠供配電及配電自動化培訓系統，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRDGX-04工廠供配電及配電自動化培訓系統

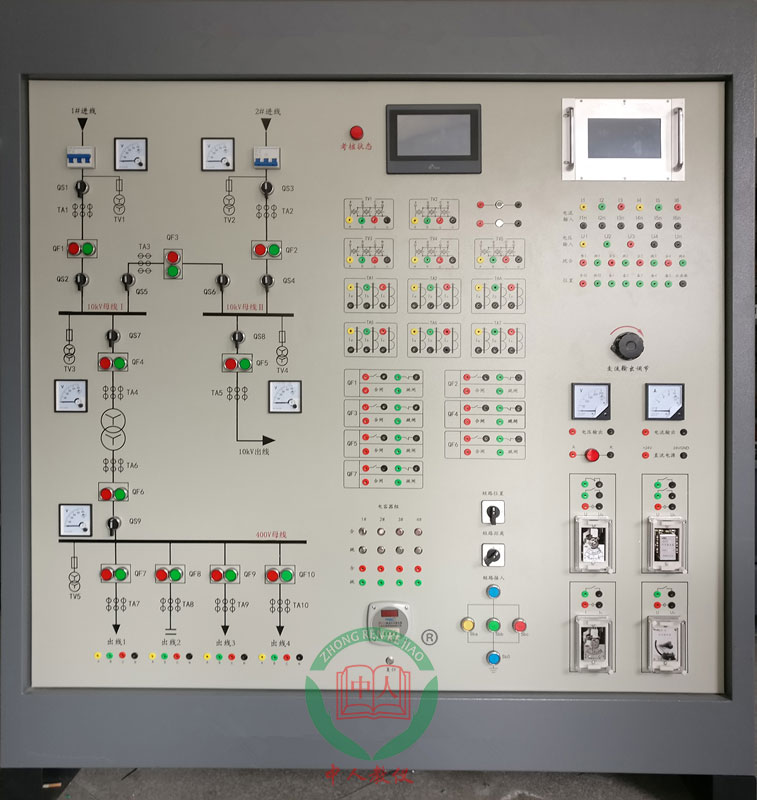

參考圖片
一、實驗室建設目標
1． 建立與當前電力系統發展現狀相適應的工廠供配電及配電自動化實驗室，培養具有較高專業技能、能夠從事配電網運行、操作與技術管理等工作的高級技術應用型人才。
2． 建成實驗、實踐、實訓一體的綜合型實踐教學平臺，完成《繼電保護與自動裝置》、《工廠供電》、《供配電技術》、《電力系統繼電保護原理》、《電力系統微機保護》、《配電自動化》等課程的教學實驗任務，并提高學生的專業操作技能。
3． 為電氣自動化技術、電力系統自動化技術及供用電技術等相關專業學生的課程設計和畢業設計提供良好的研究設計平臺。
4． 培訓和考核從事變電站、變配所、電力系統第一線生產過程的運行、維護、檢修和調試的現場技術工程人員。
5． 為電氣工程、電力系統等方向的科學研究提供試驗平臺。
二、實驗室的主要功能
擬建的工廠供配電及配電自動化實驗室結合最新的繼電保護、供配電和配網自動化技術構建而成。
工廠供配電及配電自動化實驗室包含多套實驗培訓設備，可利用單套設備完成繼電保護實驗、微機保護實驗、自動裝置實驗、變電站操作實訓等。
三、實驗室設備構成
由工廠供電及配電自動化實驗配電屏和三相調壓器構成。配電屏包括以下核心構成部分：變配所一次接線系統、1臺數字式線路保護裝置等。
1) 變配所一次接線系統
模擬10kV/380V降壓變配所，包括2路10kV進線（其中一路可作為備用電源），1臺配變和2路380V出線。
在一次接線系統中安裝有短路故障設置單元，用于模擬線路或設備的各種故障情況。
2) 三相調壓器
用三相調壓器連接到系統模擬無窮大電源。
3)多功能保護裝置
可以實現線路電流保護、變壓器保護、電容器保護、電動機保護、備自投、無功補償?shù)榷喾N綜合保護功能。
4) 常規繼電器組
包括2個電流繼電器、1個電壓繼電器、1個時間繼電器、1個中間繼電器和1個重合閘繼電器。
可利用單相電壓電流信號源測試各繼電器的動作特性；也可將各繼電器進行組合接線，構成用于輸電線路或變電站的常規繼電保護。
5) 電壓電流信號源
用來產生可調節的單相電壓、電流信號，測試常規繼電器的動作特性。
四、實驗項目
1、倒閘操作實驗
1) 變配所一次電氣接線圖認知實驗
2) 供配電所送電和停電操作實驗
3) 一路進線供電轉兩路供電倒閘操作
4) 母線從運行狀態轉檢修的倒閘操作
5) 母線從檢修狀態轉運行的倒閘操作
6) 變壓器從運行狀態轉檢修的倒閘操作
7) 變壓器從檢修狀態轉運行的倒閘操作
2、常規繼電保護實驗
1）常規電流繼電器特性實驗
2）常規電壓繼電器特性實驗
3）常規繼電器構成的電流速斷保護實驗
4）常規繼電器構成的電流電壓聯鎖速斷保護實驗
5）常規繼電器構成的限時電流速斷保護實驗
6）常規繼電器構成的定時限過電流速斷保護實驗
7）常規繼電器構成的電流速斷保護與三相一次重合閘綜合實驗
8）常規繼電器構成的電流電壓聯鎖速斷保護與三相一次重合閘綜合實驗
9）常規繼電器構成的限時電流速斷保護與三相一次重合閘綜合實驗
10）常規繼電器構成的定時限過電流速斷保護與三相一次重合閘綜合實驗
3、10kV供電線路微機保護實驗
1）10kV供電線路電流速斷保護實驗
2）10kV供電線路限時電流速斷保護實驗
3）10kV供電線路過電流保護實驗
4）10kV供電線路電流速斷保護與三相一次重合閘綜合實驗
5）10kV供電線路限時電流速斷保護與三相一次重合閘綜合實驗
6）10kV供電線路過電流保護與三相一次重合閘綜合實驗
7）10kV供電線路過負荷實驗
4、變壓器微機繼電保護實驗
1）模擬變壓器輕瓦斯保護實驗
2）模擬變壓器重瓦斯保護實驗
3）變壓器電流速斷保護實驗
4）變壓器過流保護實驗
5）變壓器過負荷保護實驗
5、工廠自動裝置實訓
1）備投投入條件測試
2）進線備用電源自動投入實驗
3）母聯備用電源自動投入實驗
4）無功補償裝置的認知
5）手動/自動功率因素補償
6）線路無功控制
7）VQC電壓無功控制
6、高壓電動機微機繼電保護實驗
1）變頻器的參數整定操作
2）變頻器的開環調速
3）三相異步電動機的啟動方式
4) 微機電動機保護裝置參數整定操作
5）電動機速斷保護實驗
6）電動機低壓保護實驗
7）電動機接地保護
7、電容器保護實驗
1）電容器電流速斷保護實驗
2）電容器過電流保護實驗
3）電容器過電壓保護實驗
4）電容器失壓保護實驗
8、具有事故燈光控制的斷路器控制回路實驗
9、具有防跳功能的斷路器控制回路實驗
五、培訓系統主要設備清單
|
器件名稱 |
型號規格 |
數量 |
|
三相調壓器 |
9KVA |
1 |
|
單相調壓器 |
500W |
1 |
|
電抗器 |
48MH |
若干 |
|
電流互感器 |
定制 |
若干 |
|
電壓互感器 |
定制 |
若干 |
|
多功能保護裝置 |
|
1 |
|
變頻器 |
|
1 |
|
電動機 |
|
1 |
|
電流繼電器 |
DL-36 |
2 |
|
電壓繼電器 |
DY-31 |
1 |
|
中間繼電器 |
DZY-202 |
1 |
|
時間繼電器 |
DS-32 |
1 |
|
重合閘繼電器 |
JCH-4A |
1 |
|
二次回路模塊 |
HRRC |
1 |
|
24V接觸器 |
DC24V |
若干 |
|
帶燈按鍵控制板 |
定制 |
8 |
|
按鍵等其他配件 |
定制 |
若干 |
|
實驗屏 |
定制 |
1 |
