表1：設備總表

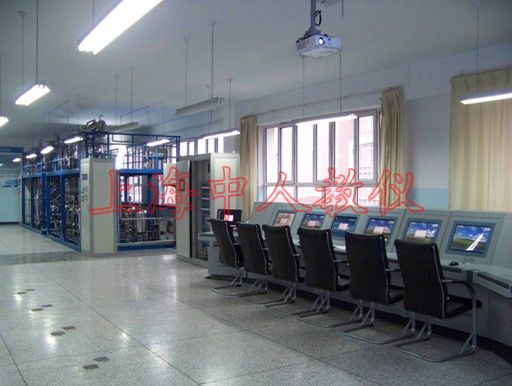

設置一個獨立的總控制室，對典型化工連續生產流程實訓場裝置系統中需集中的控制信號均接至DCS控制站�？刂剖覂�(nèi)配置有工業操作臺、計算機、DCS控制柜、網絡部件、投影儀等。一個總控制室內配置獨自的DCS現場控制站及帶轉角的6工位DCS現場工程師/操作員站監控盤臺系統。

序號

設備名稱

數量

單位

產地

備注

     1、

DCS集散控制系統

（含機柜，控制站硬件，所有軟件等）

1

套

     2、

豪華6聯體環形操作盤臺

1

套

     3、

工程師與操作站計算機（教師端+學生端）

6

套

表2：DCS控制站I/O點數統計

序號

信號類型

實際I/O點數

     1、

模擬量輸入（AI）

4～20Ma/1-5V

滿足典型化工連續生產流程實訓場裝置系統需要并有30％富余量。

     2、

模擬量輸出（AO）

4～20mA

     3、

開關量輸出（DO）

16點

表3：DCS控制站硬件清單

序號

名    稱

型號、性能說明

數量

備注

     1、

DCS工業標準機柜

DCS標準電器控制柜：高x寬x深：2100x800x600mm(帶接地線柱)

1套

工業標準柜

     2、

I/O機籠標準套件

10槽工業標準機籠

1套

卡件機籠

     3、

總線底板

10槽總線底板

1套

     4、

數據轉發卡

1塊

通訊卡

     5、

主控制單元（冗余）

控制模板

1套

主控制卡

     6、

電源箱機籠

1套

安裝電源箱

     7、

系統電源組件（冗余24V電源模件）

1套

設備電源

     8、

24V電源組件

24VDC電源組件

1套

為傳感器單獨提供電源

     9、

散熱組件

1個

   10、

單路全隔離電流AI輸入模塊（冗余）

66塊

   11、

單路全隔離萬能6路AI輸入模板（冗余）

11個

安裝模擬量輸入AI模塊

   12、

單路全隔離電流輸出模塊（冗余）

22塊

信號輸出

   13、

單路全隔離6路電流輸出模板（冗余）

4個

安裝輸出模塊

   14、

雙路光隔離16D/O數字量輸入模塊（冗余）

1個

開關量輸出14點

   15、

通用型轉接端子盒

I/O卡件與外圍接線的轉接

   16、

槽位保護卡

2個

備用保護

   17、

機柜內附件

1套

安裝電源箱

   18、

通訊電纜

50米

   19、

接線端子

魏德米勒

100個

   20、

數字量輸出隔離繼電器

DC24V

24個

   21、

隔離接線端子

魏德米勒10A

300

   22、

線纜

帶屏蔽金屬層的屏蔽信號線纜

若干

   23、

其他

若干

表4、DCS中控室上位監控系統工程師站/操作員站硬件

序號

設備名稱

型號規格

數量

備  注

     1、

100M以太網卡

TP-LINK 10M/100M以太網卡

6個

     2、

TP-LINK 1OM/100M16口交換機

工程師站/操作軟站公用部件

1臺

     3、

豪華四連體環形電腦操作臺

帶轉角豪華6組合微機操作盤臺（DCS中控室使用）6500X1100X1300；材料1.5－2.0mm優質冷軋板；結構：全鋼制、組合式；表面：酸洗、磷化、靜電噴涂；特點：可根據機房及設備大小隨意組合。

1套

DCS控制中控室按照標準工業化中控室建設。建立現代流程工業企業信息自動化控制的場景及概念

     4、

豪華操作員站轉椅

帶6個操作員站轉椅。

6個

     5、

打印機

HP1007激光打印機

1臺

     6、

電腦（工程師站/操作員站電腦）

品牌計算機：雙核2.0G，內存2GDDR2，硬盤250G，光驅，鼠標，鍵盤，3年質保，顯示器：19”液晶，全國聯保；操作系統：正版WINDOWS XP

6臺

5、DCS控制軟件系統工程師站/操作員站軟件

序號

名稱

型號

數量

備  注

     1、

操作員站監控組態軟件

工業組態軟件運行版

4套

     2、

工程師站系統組態軟件/控制器運行軟件(帶狗)

工業組態軟件（系統組態軟件）

1套

系統組態軟件

包含在工程師站系統組態軟件中

1套

硬件設備組態軟件

1套

數據庫組態軟件

1套

控制組態軟件

1套

圖形組態軟件

1套

OPC客服端軟件

1套

算法組態軟件

1套

事故追憶及故障分析軟件

1套

     3、

工程師站軟件狗+操作員站軟件狗

1套

軟件授權

     4、

操作員站軟件狗

5套

軟件授權

     5、

OTS操作員仿真培訓系統

OTS培訓軟件系統：

（1）規格：多用戶服務器安裝版，包含：制備工段；煤氣化工段（含黑灰水處理工段）；耐硫變換工段；低溫甲醇洗工段；甲醇合成精餾工段（體現60萬噸新型煤氣化制甲醇真實工藝流程運行參數操作）。

（2）系列軟件內容：通過局域網連接教師站。

（3）能對實驗流程中的各個工段設備可以進行仿真操作，在該仿真軟件上完成全實訓過程的操作，并能重新設置初始條件。

（4）具有操作指導及智能評價系統。

（5）支持實驗報告處理及打印功能：實驗數據自動記錄、實驗數據采集、計算，生成實驗報告表格。

功能：

1、基本功能（學員站功能）：

①生動豐富的多種界面表現形式。

②分組培訓，與工廠班組方式完全一致，包含更多的教學內涵。

③對生產過程工藝進行實時動態模擬。

④評核系統的準確性、客觀性、實時性。

⑤跨專業、培養綜合技能。

2、高級功能（教師站功能）：

①與學生機的通訊基于.NET Remoting協議的方式。

②教師流程分析功能：各種和流程相關的分析曲線和流程關鍵指標性能情況。

③學員組的考試成績管理。學員組操作步驟成績?cè)诰�(xiàn)顯示。

④斷點回溯功能：對于復雜場景，可保存未完成的訓練，并在下一次回溯。

系統結構：教師站，模擬服務器，場景組態站，培訓仿真系統接口，操作員站等。

（1）模擬服務器:采用高性能計算服務器，負責對已配置好的對象模型進行高性能模擬仿真，從而完成復雜度較高的精確計算。運行在模擬仿真平臺上的模型機運行時和組態服務器，為系統其它部分的工作提供底層可靠服務。

（2）場景組態站：該站主要面對工程師，對系統內各個部分的相互關系進行統一組態，包括教師機和學員機之間的交互關系、學員與現場模型之間的互動關系、模型的動態情況等。場景組態工作站最終的組態，將下載到位于模擬服務器上的組態服務上。

（3）教師站：負責管理和監控學員的學習情況，給學員布置練習，為其設置各種故障點，對學員進行考評等。教師站能夠方便的回溯到任何一個模擬環節上，以供學生對某個學習點進行反復操作、熟練。

（4）仿真培訓系統接口機：主要完成操作員站軟件和仿真系統的銜接。接口機一方面應完成對模擬服務器內的運行時和數據層進行訪問，另一方面應是教師站向?qū)W員站傳送各種指令和信息的橋梁。

（5）操作員站：學員在操作員站上完成各種故障的排除，和基本操作技能的練習。操作員站的各種操作畫面和操作方式和工業現場的情景完全一致。

工段

煤化工設備結構仿真軟件（三維及兩維動畫仿真

采用動畫、錄像、語音解說等多媒體手段實現重要設備結構和工作原理的展示與講解，做到事物操作與仿真培訓相結合，在提高學員動手能力的同時，使其深入理解設備的原理、性能，做到理論和實踐相結合，切實提高學員的技能水平與理論水平。

1、   煤化工生產企業動設備（單、多級）離心泵、柱塞泵結構和結構、拆裝及組裝三維動畫及仿真軟件；

2、  煤化工生產企業靜設備（氣化爐、變換爐、合成反應爐、凈化再生塔系列、篩板塔、浮法塔、泡罩塔工作原理。結構、拆裝及組裝三維動畫及仿真軟件）

3、   煤化工生產企業換熱設備（列管式、浮頭式、U形管式、臥式、線繞式等換熱器工作原理。結構、拆裝及組裝三維動畫及仿真軟件工作原理。結構、拆裝及組裝三維動畫及仿真軟件）

煤化工安全生產仿真軟件。

1套

表6、DCS中控室、討論室多媒體系統配置清單及參數要求

序號

設備名稱

型號

數量

備  注

     1、

投影機

夏普XG-M830XA投影機，類型：教育會議型 投影機技術： DLP 投影機亮度：3000流明 標準分辨率：1024×768對比度： 2200:1 技術類型及規格：0.55”DLP芯片屏幕比例：4:3/16:9 部件尺寸：0.55英寸 重量：2.9kg

1

     2、

投影幕布

120寸電動投影幕布

1
