上海中人專業提供大眾捷達汽車傳動系統實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察大眾捷達汽車傳動系統實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。大眾捷達汽車傳動系統實訓臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：大眾捷達汽車傳動系統實訓臺大眾捷達汽車傳動系統實訓臺
產品簡介：

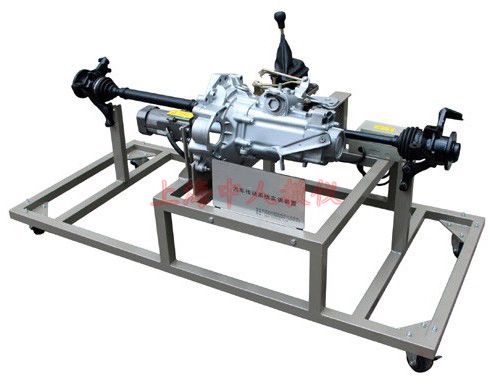

該設備采用大眾捷達傳動系統實物進行剖面處理，全面展示傳動系統的組成結構。適合于汽車傳動系統理論教學和拆裝實訓的教學需要。
功能特點：
1. 采用真實的傳動系統實物進行剖面處理，充分展示傳動系統的組成結構。
2. 由三相齒輪減速感應電機帶動變速器輸入軸做低速運轉，真實演示從變速器的輸入軸到驅動輪的動力傳遞過程。
3. 實訓臺驅動部分加裝安全防護罩。
4. 實訓臺提供了學員拆裝傳動系統的工作平臺。
技術參數：
1. 外形尺寸：1600×1400×1200mm(長×寬×高)
2. 動力電源：三相四線(三相五線 380V±10% 50Hz)
3. 三相齒輪減速感應電機：
u 型 號：5IK120GN-C
u 額定電壓：AC 220V/380V 50Hz
u 額定功率：120W
u 額定轉速：50Hz 90/1400rpm 60Hz 90/1500rpm
u 減速比：30
4. 工作溫度：-40℃～+50℃
基本配置：
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
手動變速器總成 |
大眾捷達前驅 |
臺 |
1 |
|
2 |
離合器 |
|
個 |
1 |
|
3 |
主減速器 |
|
套 |
1 |
|
4 |
差速器 |
|
套 |
1 |
|
5 |
半軸 |
|
套 |
1 |
|
6 |
三相齒輪減速感應電機 |
5IK120GN-C |
臺 |
1 |
|
7 |
驅動機構(帶安全防護罩) |
|
套 |
1 |
|
8 |
三相漏電保護開關 |
DZ47LE-32 |
個 |
1 |
|
9 |
移動臺架(帶自鎖腳輪裝置) |
1600×800×900mm (長×寬×高) |
臺 |
1 |
