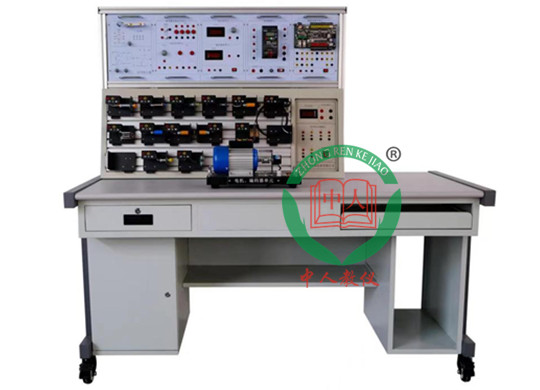

上海中人專業提供ZRCGQ-GY1000 傳感器系統綜合實訓裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRCGQ-GY1000 傳感器系統綜合實訓裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRCGQ-GY1000 傳感器系統綜合實訓裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRCGQ-GY1000 傳感器系統綜合實訓裝置
一、設備總體要求：
1. 臺體應包含基板為工業鋁型材結構，應帶有25mm的槽間隙，保證可以在任何地方安裝任何傳感器實訓器件。
2. 實驗臺尺寸：1360mm×650mm×1650mm；鋁合金面板：1200mm（長）×600mm（寬）。
3.配備單項三線線制供電，漏電保護，電源指示，供電指示； 要求實驗儀上備有各種常用的24V穩壓電源。
4.系統采用掛箱相結合的方式，能夠方便的進行各種傳感器進行實驗，充分鍛煉學生的動手能力和解決問題的綜合能力。
5.所有實訓掛箱及各類型傳感器應采用快換卡座的安裝方式簡便、牢固。不需工具及安裝螺釘就可安裝在工業鋁型材上。
6.傳感器應包含光電類傳感器，電容類傳感器，電感類傳感器，電磁類傳感器，超聲波類傳感器，溫度傳感器等。
7.實訓系統需包含測試物件箱一個，內應包含各種類型傳感器的檢測介質；需要位置滑軌一個；應有測量尺一個，以適用于感應距離長的傳感器的數據測量。
8.實訓系統需要提供上位機模塊以及上位機軟件，可以通過上位機模塊掛箱和計算機通信能進行傳感器信號通過硬件采集，在屏幕上以數字量和模擬量形式實時顯示。
三、招標設備技術要求：
1、輸入電源：單相三線220V±10% 50Hz
2、傳感器實驗輸入電源：DC24V
3、外形尺寸：1360mm*650mm*1650mm
四、招標設備組成及指標：
1、實訓臺
臺體應包含基板為工業鋁型材結構，帶有25mm的槽間隙，保證可以在任何地方安裝任何傳感器實訓器件。
實驗臺尺寸：1360mm*650mm*1650mm
鋁合金面板尺寸：1200（長）×600（寬）
輸入電源：AC220V±10%（單相三線）
2、測試物件箱
應包含光電顏色、磁性與非磁性、金屬非金屬、金屬面積不同、透明與不透明等介質的測試物件。
3、光電傳感器 M18 模塊
型號：E3F-DS30C1
NPN輸出；
電源電壓輸入：12-24VDC；
采用自制快換卡座固定在臺體基板。
4、光電傳感器（漫反射型）
型號：E3JK-DS30M1；
電源電壓輸入： 12-24VDC；
控制輸出：繼電器輸出；
采用自制快換卡座固定在臺體基板。
5、光電傳感器（發射器）
型號：E3JK-5L；
電源電壓：12-24VDC；
控制輸出：繼電器輸出；
采用自制快換卡座固定在臺體基板。
光電傳感器（接收器）
型號：E3JK-5DM1
NPN輸出；
電源電壓：12-24VDC；
控制輸出：繼電器輸出；
采用自制快換卡座固定在臺體基板。
6、鏡面反射式光電傳感器
型號：BMS2M-MDT
電源電壓：12-24VDC；
輸出：NPN集電極開路；
采用自制快換卡座固定在臺體基板。
鏡面反射單元
鏡面反射式光電傳感器配套單元；
采用自制快換卡座固定在臺體基板。
7、光纖放大器
型號： BF3RX
電源電壓：12-24DC；
控制輸出：NPN集電極開路輸出；
采用自制快換卡座固定在臺體基板。
8、光纖傳感器（對射）
型號： E32-TC200；
光纖規格：Φ4；
光纖電纜外徑：2.2mm；長度：2000；
采用自制快換卡座固定在臺體基板。
9、光纖傳感器（漫反）
型號：E32-DC200；
光纖規格：Φ6；
光纖電纜外徑：2.2mm；長度：2000；
采用自制快換卡座固定在臺體基板。
10、模擬量光纖傳感器
型號：E3X-A41 歐姆龍；
工作電壓：DC12-24V；控制輸出：
NPN輸出；
采用自制快換卡座固定在臺體基板。
11、電容式接近傳感器 M18
型號：CR18-8DN
標準檢測物：50×50×1mm（鐵）；
輸入電壓：12-24V；
控制輸出；
采用自制快換卡座固定在臺體基板；
12、電感式接近傳感器 M18齊平式
型號：PR18-5DN
NPN輸出；
標準檢測物：50×50×1mm（鐵）；
輸入電壓：DC12-24V；
采用自制快換卡座固定在臺體基板。
13、電感式接近傳感器 M18外漏式
型號：PR18-8DN
NPN輸出；
標準檢測物：18×18×1mm（鐵）；
額定電壓：DC12-24VDC；
控制輸出：NPN輸出；
采用自制快換卡座固定在臺體基板。
14、電感式接近傳感器 M12
型號：PR12-2DN ；
標準檢測物：12×12×1mm(鐵)；
電源電壓：12-24VDC；
控制輸出：NPN輸出；
采用自制快換卡座固定在臺體基板。
15、電容接近傳感器M30
型號：LJ30A3-10-Z/BX NPN輸出；
探測距離：10mm+10%；
標準檢測物：50×50×1mm（鐵）；
額定電壓：DC12-24V；
采用自制快換卡座固定在臺體基板。
16、電容接近傳感器M18
型號：CR18-8DN NPN輸出；
標準檢測物：50×50×1mm（鐵）；
額定電壓：DC12-24V；
采用自制快換卡座固定在臺體基板。
17、超聲波傳感器
型號： LM-112-010-DAC；
工作電壓：DC24V；
控制輸出：NPN輸出；
采用自制快換卡座固定在臺體基板。
18、模擬量超聲波傳感器
型號： LM-112-010-DAC；
工作電壓：DC24V；
控制輸出：0-10V；
采用自制快換卡座固定在臺體基板。
19、模擬量電感式傳感器
型號：BI10-M30-LIU；
檢測距離：0-10mm；
標準檢測物：12×12×10mm(鐵)；
額定電壓：12-24V；
輸出：0-10V或0-20mA；
采用自制快換卡座固定在臺體基板。
20、電磁感應接近傳感器
型號：AL-03N(元利富) NPN輸出；
電源電壓：5-30VDC；
控制輸出：NPN輸出；
采用自制快換卡座固定在臺體基板。
21、位置滑軌
采用自制快換卡座固定在臺體基板。
22、L 型組裝支架
L型支架，采用自制快換卡座固定在臺體基板。
23、I型組裝支架
I型支架，采用自制快換卡座固定在臺體基板。
24、指示和蜂鳴單元
電源電壓：24DC；
含八個指示燈，兩個蜂鳴器；
蜂鳴器：24V 長鳴；
尺寸：150 mm X 175 mm X 80 mm；
采用自制快換卡座固定在臺體基板。
25、溫度傳感器和控制器
工作電壓：220VAC；
加熱按鍵；
包含PT-100Ω傳感器；
輸出：1路繼電器輸出；
采用自制快換卡座固定在臺體基板。
26、計數單元
輸入電壓：24VDC；
信號電壓：+15～+24V；
4位數碼顯示；
采用自制快換卡座固定在臺體基板。
27、旋轉單元
電源：24VDC ；
輸出：數字頻率信號；
轉速調節：電位器；
采用自制快換卡座固定在臺體基板。
28、模擬量接口
輸入電源：24VDC；
兩路輸入：電壓、電流；
電壓輸入：-10V-+10V；
電流輸入：0-20mA一路輸出；
采用自制快換卡座固定在臺體基板。
29、上位機模塊
輸入電源：24VDC；
三通道輸入：A、B、C；
三通道輸出：A、B、C；
USB接口與PC機連接；
采用自制快換卡座固定在臺體基板。
30、電源模塊
電源：AC220V（50/60Hz）；
輸出：24VDC；電流：
最大5A；
采用自制快換卡座固定在臺體基板。
31、學生專用桌凳
桌子尺寸：長寬≥1200mm×40mm×740mm；
結構：環保實木顆粒板，鋼木結構，防水免漆桌面。
凳子尺寸：尺寸約 360×280×430mm；凳腿為鋼制材料。
四、招標設備基本配置
|
序號 |
名稱 |
規格或型號 |
單臺數量 |
|
1 |
工作臺 |
|
1 |
|
2 |
指示和蜂鳴單元 |
|
1 |
|
3 |
計數單元 |
|
1 |
|
4 |
旋轉單元 |
|
1 |
|
5 |
溫度傳感器和控制器 |
|
1 |
|
6 |
模擬量接口 |
|
1 |
|
7 |
上位機模塊 |
|
1 |
|
8 |
電源模塊 |
|
1 |
|
9 |
測試物件箱 |
|
1 |
|
11 |
光纖傳感器（對射） |
E32-TC200 Φ4 |
1 |
|
12 |
光纖傳感器（漫反） |
E32-DC200 Φ6 |
1 |
|
13 |
光纖放大器 |
BF3RX NPN輸出 |
2 |
|
14 |
模擬量光纖傳感器 |
E3X-A41 歐姆龍 |
1 |
|
15 |
電磁感應接近傳感器 |
AL-03N(元利富) NPN輸出 |
1 |
|
16 |
光電傳感器（發射器） |
E3JK-5L |
1 |
|
17 |
光電傳感器（接收器） |
E3JK-5DM1 NPN輸出 |
1 |
|
18 |
光電傳感器（漫反射型） |
E3JK-DS30M1 NPN輸出 |
1 |
|
19 |
鏡面反射式光電傳感器 |
BMS2M-MDT NPN輸出 |
1 |
|
20 |
鏡面反射式光電傳感器反射單元 |
|
1 |
|
21 |
光電傳感器 M18 |
E3F-DS30C1 NPN輸出 |
1 |
|
22 |
模擬量電感式傳感器 |
BI10-M30-LIU |
1 |
|
23 |
電感式接近傳感器 M12 |
PR12-2DN NPN輸出 |
1 |
|
24 |
電感式接近傳感器 M18齊平式 |
PR18-5DN NPN輸出 |
1 |
|
25 |
電感式接近傳感器 M18外漏式 |
PR18-8DN NPN輸出 |
1 |
|
26 |
電容式接近傳感器 M30 |
LJ30A3-10-Z/BX NPN輸出 |
1 |
|
227 |
電容式接近傳感器 M18 |
CR18-8DN NPN輸出 |
1 |
|
228 |
超聲波傳感器 |
LM-112-010-DAC NPN輸出 |
1 |
|
29 |
模擬量超聲波傳感器 |
LM-112-010-DAC 0-10V |
1 |
|
30 |
位置滑軌 |
|
1 |
|
31 |
組裝輪廓L |
|
1 |
|
32 |
組裝輪廓I |
|
1 |
|
33 |
數字萬用表 |
VC830L |
1 |
|
34 |
測量尺 |
1m |
1 |
|
35 |
上位機軟件 |
|
1 |
|
36 |
實訓指導書 |
|
1 |
|
37 |
USB線 |
3m |
1 |
|
38 |
電源線 |
1.8m |
2 |
|
39 |
測試線 |
K3測試線，頭對頭 |
1 |
五 、招標設備實訓項目：
1.光電類傳感器實驗。
2.電容類傳感器實驗。
3.電感類傳感器實驗。
4.電磁傳感器實驗。
5.超聲波傳感器實驗。
6.電容式接近傳感器實驗
7.電感式接近傳感器實驗
8.電磁式接近傳感器實驗
9.PT100溫度檢測實驗
10.電機測速實驗
