上海中人專業提供ZRDQ-02FB 防爆電氣控制技術技能培訓考核實訓裝置,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRDQ-02FB 防爆電氣控制技術技能培訓考核實訓裝置，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRDQ-02FB 防爆電氣控制技術技能培訓考核實訓裝置，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRDQ-02FB 防爆電氣控制技術技能培訓考核實訓裝置

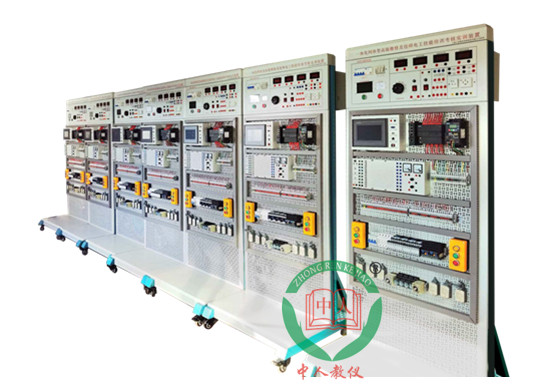

參考圖片
一、概 述
針對防爆電氣相關儀器及特點，完成對防爆電氣設備的使用、安裝、接線、故障排除等能力的考察。
二、裝置特點：
1.電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
三、技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：框架：800×600×1900mm
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基本配置及功能
(一) DW01電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋼制質面板。為實驗提供交流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、交、直流電源
(1) 直流穩壓電源：24V/5A一路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
(2) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
4、整流二極管：IN5408四只
（二）實訓平臺
實訓平臺為鋁型材加網孔板結構，結構堅固，造型美觀大方。平臺底部可以放置實訓電機。
五、 配置表
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1. |
實訓考核臺架 |
臺 |
1 |
外形尺寸：800mm×700mm×1900mm ； 材 料：鋼質結構；符合國家相關環保要求； 輸入電壓：AC 380 V±10% 50 Hz 三相五線； 容 量：＜1.5 kVA； |
|
2. |
防爆按鈕盒 |
只 |
2 |
3開關+1急停 |
|
3. |
防爆操作柱 |
只 |
1 |
2燈2鈕1表1開關 |
|
4. |
防爆插座 |
只 |
2 |
5孔10A |
|
5. |
防爆開關 |
只 |
2 |
單開雙控 |
|
6. |
照明開關 |
只 |
1 |
220V 10A |
|
7. |
LED防爆投光燈 |
只 |
1 |
50W |
|
8. |
防爆聲光報警器 |
只 |
1 |
220V |
|
9. |
防爆接線盒 |
只 |
2 |
三通 |
|
10. |
防爆接線盒 |
只 |
2 |
直通 |
|
11. |
防爆接線盒 |
只 |
2 |
四通 |
|
12. |
防爆穿線盒 |
只 |
2 |
三通 |
|
13. |
防爆穿線盒 |
只 |
2 |
直通 |
|
14. |
防爆穿線盒 |
只 |
2 |
四通 |
|
15. |
防爆撓性軟管 |
根 |
2 |
300mm |
|
16. |
防爆撓性軟管 |
根 |
2 |
500mm |
|
17. |
防爆撓性軟管 |
根 |
2 |
700mm |
|
18. |
防爆撓性軟管 |
根 |
2 |
1000mm |
|
19. |
防爆接線箱 |
個 |
2 |
400×300×210mm |
|
20. |
防爆電機 |
臺 |
1 |
4極、0.12KW |
|
21. |
交流接觸器 |
只 |
6 |
CJX1-09/22 AC220V |
|
22. |
熱過載繼電器 |
只 |
2 |
NR2-25 |
|
23. |
防爆人體靜電釋放器 |
臺 |
1 |
聲光語音報警 |
|
24. |
工具分類盒 |
個 |
1 |
定制 |
|
25. |
配套工具 |
套 |
1 |
|
|
26. |
防爆標示牌 |
套 |
1 |
|
六、實訓項目
1、防爆電氣的認知
2、防爆電氣的安裝
3、防爆燈具的安裝接線調試
4、防爆電機的安裝接線調試
5、人體除靜電實訓
6、工具的使用和操作規范實訓
7、防爆標示牌的識別與認知
