上海中人專業提供ZRGZH-300工業自動化網絡通訊平臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRGZH-300工業自動化網絡通訊平臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRGZH-300工業自動化網絡通訊平臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRGZH-300工業自動化網絡通訊平臺ZRGZH-300工業自動化網絡通訊平臺

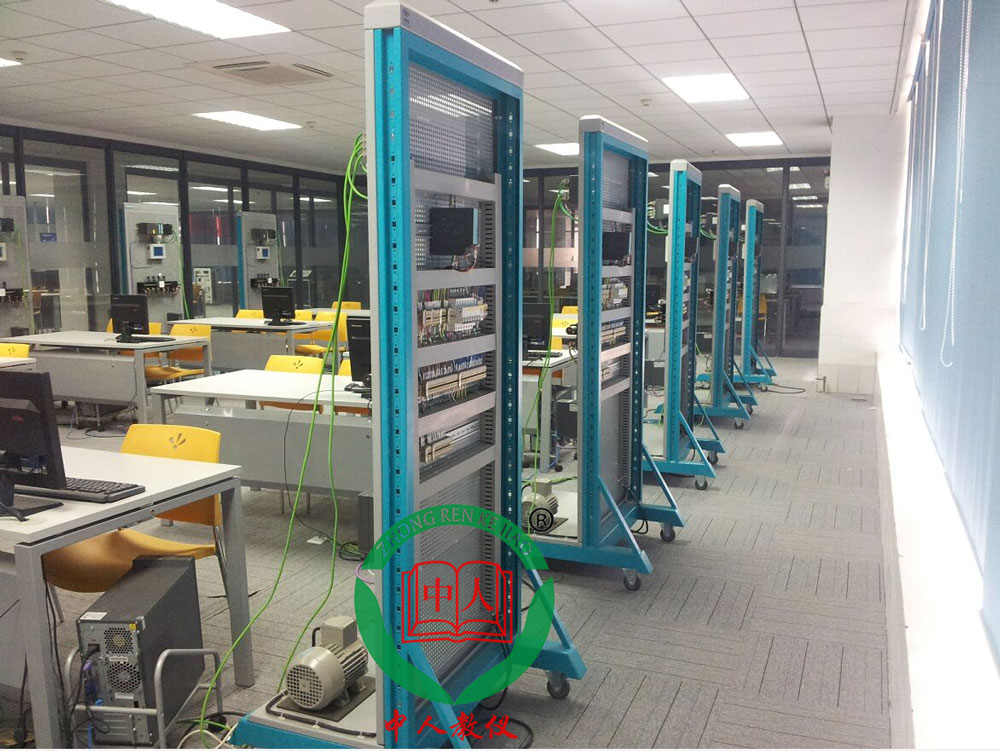

參考圖片
一、設備概述
設備采用網孔板機構，系統硬件模塊大部分安裝在網孔板上，安裝便捷，可培養學生安裝、接線的操作能力，提高學生實際動手能力，同時用戶可根據實際的需要增減相應的模塊，實現二次設計和開發。
二、技術性能
1.輸入電源：單相 ～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.0kVA
4.外形尺寸：900mm×600mm×1800mm
三、 控制板
控制板整體是由鋼材框架、網控板、組建面板、電氣保護搭建而成。
組件面板采用鋁質噴塑、凹字爛板工藝，不易發生變形和磨損，面板上標有名稱，指示明確，操作、維護方便；
鋼材框架與網控板均采用雙層亞光密紋噴塑結構，網孔板上可以根據任務要求調整上面安裝的設備，自動化設備包括PLC、人機界面、變頻器、工業交換機、導軌式開關電源等目前工業控制系統上最常用的設備，完成電氣控制線路的連接。
電氣保護包含一下功能：
9)短路保護：
自動重合閘漏電保護器在電流大于額定電流的3倍時，自動重合閘漏電保護器在0.1秒內斷開， 比一般的空氣開關或保險絲快10倍以上保證設備的安全性。
10)漏電保護：
線路發生15～30mA的漏電時，自動重合閘漏電保護器在0.1秒內斷開。（漏電不動作電流：15mA，漏電動作電流：30mA。）
11)過流/載保護：
電流大于額定電流1.15倍時，自動重合閘漏電保護器將在3S內斷開；如果持續時間超過3秒，或期間大于3倍額定電流，自動重合閘漏電保護器即斷開實施保護。
12)過壓保護：
供電電壓高于280V±5V時，自動重合閘漏電保護開關斷。電壓降回正常后，自動重合閘漏電保護器自動合閘通電。
13)欠壓保護：
供電電壓低于150V±5V時，自動重合閘漏電保護器斷開。電壓回升正常后自動重合閘漏電保護器自動合閘，通電運行狀態正常。
14)合閘前檢測：
自動重合閘漏電保護器在合閘前對線路電壓進行檢測，當供電電壓異常過壓、過壓情況時，將封鎖合閘并報警；故障未經排除，則無法合閘通電。當故障排除時，開關將自動合閘通電。
15)自動重合閘特性：（可調試）
線路發生瞬間漏電或瞬間沖擊(如雷電、插座跳火等)而可能有危險時，自動重合閘漏電保護器立即斷開；故障過后，線路如是安全，自動重合閘漏電保護器會自動重新合閘通電。合閘次數為無限次
16)防(浪涌）雷保護：
標稱10KA（8/20us）殘壓小1200v；
獨有雷擊能量檢測功能，強雷擊時跳閘，斷開線路與設備連結，實現設備防雷；變壓器隔離供電+線性電源+壓敏器件，工作電源采用抗雷擊能力較強的線性電源多重措施分別作用，有泄、有堵，實現自身設備的可靠抗雷擊防護
17)手動通斷性能：
(3)手動按下試驗按鍵漏電時，零線與火線相應斷開，無輸出。60秒后自動合閘，自動重合閘保護器工作狀態正常。
(4)手動關閉電源開關后，兩路繼電器同時斷開，無輸出。通斷動作時間少于0.1秒。重新起動開關電源，兩路同時輸出。
四、配置表
|
序號 |
名稱 |
主要部件、器件及規格 |
單位 |
數量 |
|
1 |
控制板 |
鋼材框架、網孔板、組建面板、電氣保護 |
套 |
1 |
|
2 |
S7-300主機 |
CPU314C-2PN/DP 6ES7 314-6EH04-0AB0 |
個 |
1 |
|
3 |
MMC內存卡 |
6ES7 953-8LF20-0AA0 |
個 |
1 |
|
4 |
電源模板 |
6ES7 307-1EA00-0AA0 |
個 |
1 |
|
5 |
MPI通訊線 |
6ES7901-0BF00-0AA0 |
個 |
1 |
|
5 |
40針前連接器 |
6ES7 392-1AM00-0AA0 |
個 |
1 |
|
6 |
主機導軌 |
6ES7 390-1AJ30-0AA0 |
個 |
1 |
|
7 |
觸摸屏 |
KTP700 6AV2123-2GB03-0AX0 |
個 |
1 |
|
8 |
變頻器G120C |
6SL3210-1KE12-3UF2 |
個 |
1 |
|
9 |
變頻器面板BOP-2 |
6SL3255-0AA00-4CA1 |
個 |
1 |
|
10 |
以臺網電纜 |
|
根 |
3 |
|
11 |
直流電機調速器 |
TL10 419-ZL19-1502 |
個 |
1 |
|
12 |
直流電機 |
TL10 210-ZL10-1010 |
個 |
1 |
|
13 |
絲桿 |
L500 |
個 |
1 |
|
14 |
電機 |
LSDJ-60W |
臺 |
1 |
|
15 |
漏保 |
LSWF-H9 |
個 |
1 |
|
16 |
按鈕 |
YJ139-LA38-N |
個 |
4 |
|
17 |
急停按鈕 |
YJ139-LA38-J |
個 |
1 |
|
18 |
指示燈 |
YJ139-LA38-D |
個 |
4 |
|
19 |
溫度傳感器 |
PT100原裝進口薄膜電阻芯片 |
個 |
1 |
|
20 |
行程開關 |
JLXK1-111 |
個 |
4 |
|
21 |
電位器 |
功率2W，阻值10允許阻值偏差5%，軸徑6.35mm，旋轉角度3600度 |
個 |
1 |
|
22 |
電位器旋鈕 |
電位器旋鈕 |
個 |
1 |
|
23 |
編碼器 |
|
個 |
1 |
|
24 |
氣動機械手模型 |
|
套 |
1 |
|
25 |
電腦桌 |
|
臺 |
1 |
|
26 |
接線端子 |
|
根 |
若干 |
|
27 |
連接線 |
|
跟 |
若干 |
|
28 |
接觸器 |
|
個 |
3 |
|
29 |
熱繼電器 |
|
個 |
1 |
五、實訓項目
1、S7-300基本應用實訓
2、S7-300 PLC數字量控制應用
3、S7-300模擬量輸入/輸出的控制
4、S7-300溫度控制實訓
5、直流調速器的接線與設置
6、直流調速器的運行
7、PLC、直流調速閉環實訓（高數計數器）
8、PLC控制直流調速帶動絲桿組建的運行
9、S7-300控制直流調速器的運行實訓
10、三相異步電動機點動控制和自鎖控制
11、三相異步電動機Y/△換接啟動控制
12、三相異步電機聯鎖正反轉控制
13、變頻器功能參數設置與實操實訓
14、變頻器無級調速實訓
15、變頻器外部端子點動控制實訓
16、變頻器多段速調速實訓
17、基于PLC模擬量方式的變頻器調速控制
18、基于PLC通信方式的多段速選擇變頻器調速
19、基于PLC通信方式的變頻器開環調速
20、基于PLC通信方式的變頻器開環調速
21、觸摸屏操作面板系統介紹
22、觸摸屏通信與變量設置實訓
23、觸摸屏過程控制畫面設計實訓
24、觸摸屏報警消息的設置實訓
25、觸摸屏數據記錄的實訓
26、觸摸屏配方的設置實訓
27、觸摸屏報表制作的實訓
28、觸摸屏腳本應用實訓
29、PLC、觸摸屏、變頻器綜合用的實訓
30、S7-300與變頻器間PROFINET通訊實訓
