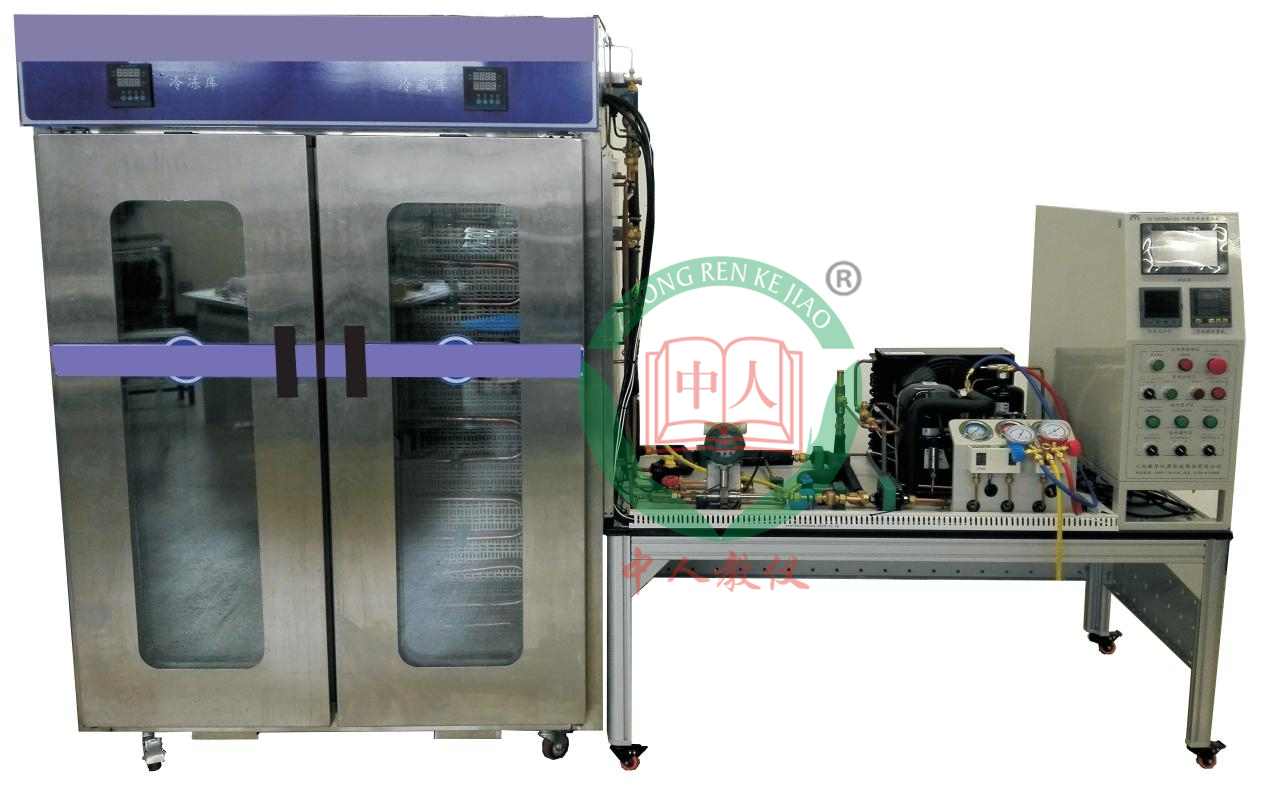

上海中人專業提供ZRLR-SLK雙溫冷柜實訓考核模塊,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRLR-SLK雙溫冷柜實訓考核模塊，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRLR-SLK雙溫冷柜實訓考核模塊，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRLR-SLK雙溫冷柜實訓考核模塊ZRLR-SLK雙溫冷柜實訓考核模塊,現代制冷裝調技術綜合實訓考核設備
一、產品概述
雙溫冷柜實訓考核模塊,現代制冷裝調技術綜合實訓考核設備產品設計過程參照《制冷設備維修工》國家職業技能標準及“制冷與空調項目”世界技能競賽技術文件的相關要求。設備能進行制冷設備的安裝、調試、操作、檢測及維修等技能訓練，也可應用于制冷與空調專業一體化教學及作為技能競賽的典型載體。
二、技術參數
1.工作電源：單相三線220V±10% 50Hz
2.工作環境：溫度-10℃～40℃、相對濕度 ≤85%
3.額定功率：≤800W
4.安全保護：設備漏電過載保護、壓縮機過載及啟動保護、壓力保護
5.制 冷 量：1/3P
6.制 冷 劑：R134a
7.制冷劑充注量：400g±10%
8.冷藏室溫度：0～+5℃
9.冷凍室溫度：-18℃
10.雙室柜體外型尺寸(L×W×H)：580mm×540mm×1600mm
11.工作臺尺寸(L×W×H)：1000mm×800mm×800mm
三，配置表
|
序號 |
名稱 |
型號 |
數量 |
單位 |
|
|
1 |
柜體網孔板 |
725*540 |
1 |
塊 |
|
|
2 |
桌機網孔板 |
1000*800 |
1 |
塊 |
|
|
3 |
風冷冷凝機組 |
4440 |
1 |
套 |
|
|
4 |
耐震高壓壓表 |
0.1－3.5MPa |
1 |
個 |
|
|
5 |
耐震低壓壓表 |
0.1－1.5MPa |
1 |
個 |
|
|
6 |
膜片式電磁閥 |
1/4″（螺口式） |
2 |
個 |
|
|
7 |
干燥過濾器 |
CT-052（螺口式） |
1 |
個 |
|
|
8 |
手閥 |
1/4″（螺口式） |
3 |
個 |
|
|
9 |
手閥 |
3/8″（螺口式） |
2 |
個 |
|
|
10 |
.視液鏡 |
1/4″（螺口式） |
1 |
個 |
|
|
11 |
止回閥 |
NRV-10（螺口式 |
1 |
個 |
|
|
13 |
膨脹閥 |
TN2 |
2 |
個 |
|
|
14 |
閥芯 |
BE0X |
2只 |
個 |
|
|
15 |
能量調節閥 |
KVC12（螺口式 |
|
套 |
|
|
16 |
蒸發壓力調節閥 |
KVP12（螺口式 |
|
套 |
|
|
17 |
雙組壓力開關 |
|
1 |
個 |
|
|
18 |
單組壓力開關 |
|
1 |
個 |
|
|
19 |
.吊頂式冷風機 |
DE-0.47/2.5 |
1 |
套 |
|
|
20 |
雙溫冷柜庫體 |
5800*540*1600 |
1 |
套 |
雙門鋼化玻璃門 |
|
21 |
.三通 |
3/8" |
2 |
個 |
|
|
22 |
.三通 |
1/4" |
3 |
個 |
|
|
23 |
變徑納子 |
1/2"-1/4" |
2 |
個 |
|
|
24 |
.變徑納子 |
3/8"-1/4" |
2 |
個 |
|
|
25 |
.銅管固定座ø6 |
|
10 |
個 |
|
|
26 |
.銅管固定座ø10 |
|
15 |
個 |
|
|
27 |
冷柜電氣實訓考核模塊 |
|
1 |
個 |
|
|
28 |
冷媒電子檢漏儀 |
|
1 |
套 |
|
|
29 |
熱回收水箱 |
100*300/150MM |
1 |
個 |
|
|
30 |
回收換熱器 |
|
1 |
套 |
|
四、實訓項目
1.制冷系統維修專用工具的基本操作
2.干燥過濾器的原理及認識
3.視液鏡的原理及認識
4.冷庫膨脹閥的原理及認識
5.蒸發壓力調節閥的原理及認識
6.能量調節閥的原理及認識
7.壓力控制器的原理及認識
8.冷凝壓力開關的原理及認識
9.液壓脹管器的原理及認識
10.冷媒回收機的原理及認識
11.冷媒電子檢漏儀的原理及認識
12.真空計的原理及認識
13.手提式焊具的原理及認識
14.加液表組組套的原理及認識
15.冷凝機組的原理及認識
16.電路檢修與調試專用工具的基本操作
17.冷庫電氣控制系統安裝實訓
18.冷庫電氣控制系統的調試與檢修
19.光管式蒸發器制作實訓
20.熱回收器制作實訓
21.熱交熱器制作實訓
22.系統管道焊接
23.制冷系統安裝基本工藝
24.制冷系統維修基本工藝
25.制冷技術實訓
26.進口專業配件膨賬閥調節實訓
27.進口專業配件能量調節閥調節實訓
28.進口專業配件蒸發壓力調節閥調節實訓
29.一機二庫冷凍系統的調試實訓
30.一機二庫冷藏系統的調試實訓
31.一機二庫系統綜合調試實訓
