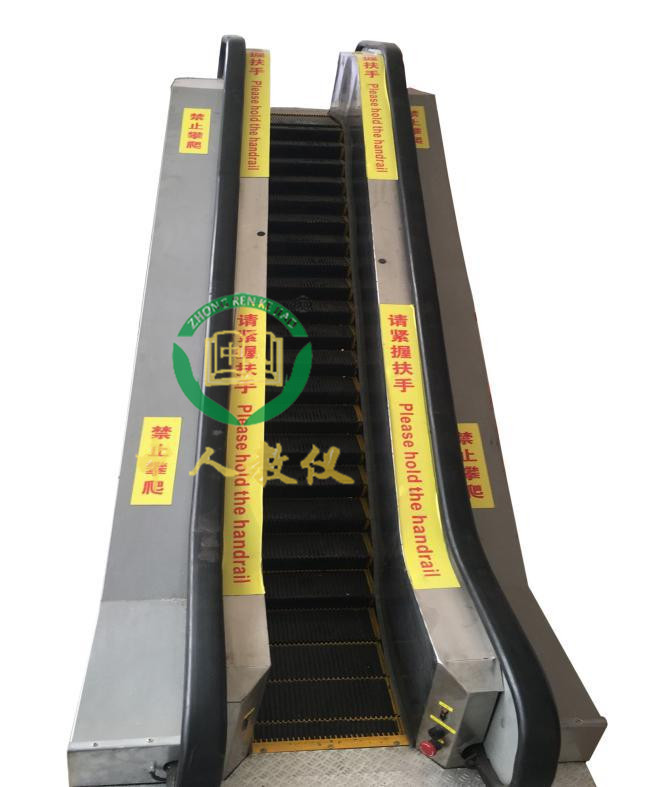

一、扶梯模型,透明扶梯模型,教學扶梯,自動扶梯模型概述
扶梯模型,透明扶梯模型,教學扶梯,自動扶梯模型，適用于職業院校、中職院校電梯技術專業學員進行自動扶梯梯級拆裝、操縱和維修保養實訓教學訓練。本實訓設備采用工業用鋁型材組裝成扶梯桁架，梯級踏板系統、扶手帶系統、曳引機系統，設備臺架、安全檢測系統，電氣控制控制系統等。
二、扶梯模型,透明扶梯模型,教學扶梯,自動扶梯模型技術參數
1、輸入電源：三相四線（或三相五線）AC380V±10% ，工頻50Hz；
2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）；
3、整機容量：≤2.5kVA；
4、扶梯尺寸：4000mm（長）×1200mm（寬）×1400mm（高）；
5、提升高度：300mm；
6、控制方式：PLC或微機控制。
7、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
三、扶梯模型,透明扶梯模型,教學扶梯,自動扶梯模型主要配置清單
|
序號 |
名稱 |
主要技術指標 |
數量 |
單位 |
備注 |
|
1 |
扶梯桁架 |
材料：歐標鋁型材 |
1 |
套 |
平臺周圍設有扶手及防護欄； |
|
2 |
金屬桁架 |
材料：歐標鋁型材 |
1 |
套 |
含梯路導軌 |
|
3 |
驅動主機 |
額定電壓：AC380；額定電流3.7A，電機功率：1.5KW；減速比：30：1，制動電壓DC99V。 |
1 |
套 |
含電機、減速箱、制動器 |
|
4 |
驅動鏈 |
節距：31mm； |
2 |
條 |
|
|
5 |
梯級 |
鋁合金 |
1 |
套 |
|
|
6 |
梯級傳動鏈 |
|
2 |
條 |
|
|
7 |
張緊裝置 |
含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等； |
1 |
套 |
|
|
8 |
扶手帶 |
黑色，橡膠 |
2 |
條 |
|
|
9 |
扶手帶摩擦輪 |
材料：鑄鐵襯橡膠 |
2 |
個 |
|
|
10 |
扶手導軌 |
含冷拉金屬導軌和滾動軸承尼龍導輪組成； |
4 |
套 |
|
|
11 |
扶手玻璃 |
材料：鋼化玻璃；厚度：8mm； |
1 |
套 |
|
|
12 |
圍裙板 |
表面材質：不銹鋼；表面處理方式：發紋； |
1 |
套 |
|
|
13 |
控制柜 |
采用可編程PLC或微機控制系統 |
1 |
套 |
|
|
14 |
附加制動器 |
工作電壓：DC100V； |
1 |
套 |
|
|
16 |
樓層板 |
表面材質：不銹鋼；表面處理方式：防滑花紋板； |
1 |
套 |
|
|
17 |
扶梯安全開關 |
常用安全保護回路開關 |
1 |
套 |
|
|
18 |
仿真軟件 |
3D扶梯仿真軟件 |
1 |
套 |
詳見下表 |
|
28 |
實訓工具 |
日常使用 |
1 |
套 |
詳見工具清單 |
|
29 |
配套資料 |
電氣原理圖包括動力線路、安全回路、故障顯示、接線圖等，說明書包括安裝說明、機械維保說明以及用戶使用手冊 |
|
|
|
配套工具清單
|
序號 |
名稱 |
型號/規格 |
數量 |
單位 |
|
1 |
卷尺 |
3m |
1 |
把 |
|
2 |
萬用表 |
MF47型 |
1 |
只 |
|
3 |
內六角扳手（組套） |
BM-C9 |
1 |
套 |
|
4 |
全拋光梅花開口兩用扳手 |
10 |
1 |
把 |
|
5 |
全拋光梅花開口兩用扳手 |
13 |
1 |
把 |
|
7 |
全拋光梅花開口兩用扳手 |
16 |
1 |
把 |
|
8 |
全拋光梅花開口兩用扳手 |
18 |
1 |
把 |
|
9 |
T型六角扳手 |
5mm |
1 |
把 |
|
10 |
開口扳手 |
8～10 |
1 |
把 |
|
11 |
開口扳手 |
12～14 |
1 |
把 |
|
12 |
開口扳手 |
17～19 |
1 |
把 |
|
13 |
一字穿心螺絲批 |
5×75 |
1 |
把 |
|
14 |
十字穿心螺絲批 |
2×75 |
1 |
把 |
|
15 |
工具箱 |
|
1 |
只 |
|
16 |
尖嘴鉗 |
|
1 |
把 |
|
17 |
斜口鉗 |
|
1 |
把 |
|
18 |
活扳手 |
300×36 |
1 |
把 |
|
19 |
鋼板尺 |
300mm |
1 |
把 |
四、自動扶梯教學仿真軟件：
本軟件采用3DPDF虛擬仿真技術，3D PDF結合了元數據，文字，圖像，視頻和表單的動態PDF文檔（即加入三維動畫的交互式PDF文檔），包含豐富的3D數據。軟件界面生動美觀、易學易用，可以提高教師教學和學生學習的興趣，加深學生對知識的理解和運用。軟件通過三維拆卸動畫、三維裝配動畫、模擬拆裝等方式，生動地展示了扶梯梯級機構、桁架結構、驅動主機等模塊的拆卸和裝配過程。可實現以下功能：
1.虛擬交互式拆卸動畫，均按機械結構順序進行，每一步都有動畫和詳細的拆卸文字介紹。
2.軟件可自由的對模型進行旋轉、縮放、平移、隱藏、隔離、顯示等操作，設有旋轉模型、縮放模型、移動模型、隱藏所選、隔離所選、全部顯示、全屏切換、等按鈕。
3.軟件播放功能：設有第一步、上一步、播放全部、下一步、末一步等按鈕。
4.自動扶梯各機構原理的基本知識及介紹
5.自動扶梯的工作原理動畫演示
6.自動扶梯梯級的虛擬拆裝、三維動畫演示。
7.自動扶梯驅動主機虛擬拆裝、三維動畫演示。
8.自動桁架結構的虛擬拆裝、三維動畫演示。
電梯與扶梯檢修安裝仿真軟件：軟件采用三維仿真的形式，培養學生的動手能力，軟件基于C#和JS語言編程設計，軟件內的模型均采用3D模型，由3Dmax制作而成，并經過渲染和潤色，使模型看起來與真實部件一般無二，設有工具庫、部件庫、勞保用品庫，內部工具可選，可恢復默認位置與放棄步驟，可進行以下三維實驗：檢修裝置安裝位置操作、檢修速度答題、檢修操作、安全鉗安裝、測量安全鉗與導軌工作面的間隙、調整間隙操作、扶梯梯級安裝、梯級輔輪安裝、緊固梯級操作、梯級安裝檢查、選定地坎槽中心線、地坎其余組件拼裝。
五、扶梯模型,透明扶梯模型,教學扶梯,自動扶梯模型實訓項目
1、認識自動扶梯的組成結構名稱及作用（漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等）。
2、認識自動扶梯安裝保護裝置的作用、安裝位置。（曳引鏈條斷裂保護裝置、梳齒異物保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、輔助制動器、機械鎖緊裝置等）
3、自動扶梯的基本安全操作與使用；
4、梯級的拆裝操作；
5、梳齒板的調整；
6、梳齒前沿板的調整；
7、扶手帶的張緊的調整；
8、梯級鏈張緊的調整；
9、驅動鏈的調整；
10、制動器的調整；
11、附加制動器的調整；
12、維護保養前的基本安全知識操作與；
13、日常維護保養；
14、自動扶梯緊急救援；
15、自動扶梯安全回路故障查找及排除；
16、自動扶梯檢修電路故障查找及排除；
17、自動扶梯安全監控電路故障查找及排除；
18、自動扶梯動力電路故障查找及排除；
19、自動扶梯控制電路故障查找及排除。
