透明液壓傳動實訓設備中單向閥的作用及原理是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下透明液壓傳動實訓設備中單向閥的作用及原理。這樣能對用戶選型有非常大的幫助。
首先我們了解一下什么是單向閥，單向閥的定義是：單向閥是流體只能沿進水口流動，出水口介質卻無法回流，俗稱單向閥。單向閥又稱止回閥或逆止閥。用于液壓系統中防止油流反向流動,或者用于氣動系統中防止壓縮空氣逆向流動。單向閥有直通式和直角式兩種。直通式單向閥用螺紋連接安裝在管路上。直角式單向閥有螺紋連接、板式連接和法蘭連接三種形式。
透明液壓傳動實訓設備中單向閥的原理是使油液正向?qū)�、反向截止�?
透明液壓傳動實訓設備中單向閥的作用：
（1）若單向閥安裝泵口處，可防止系統壓力突升高損壞油泵即起止作用。
（2）若單向閥與節流閥或減壓閥并聯構執行機構向慢速反向快速；或者向減速反向自由流通路。
（3）若單向閥與壓力閥串聯，起逐步提高調整壓力，防止壓力反作用。
（4）對于液控制單向閥，利用控制油路，開啟單向閥時，使油液不能反向流回。

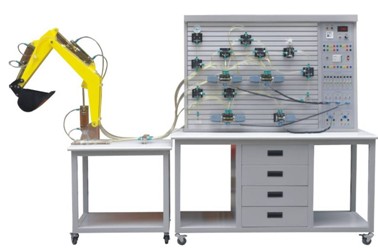

透明液壓傳動實訓設備的挖掘機液壓系統實訓裝置
一、特點：
1、在原有透明液壓PLC控制實訓裝置幾十種基本回路上增加了可模擬真實挖掘機工作裝置各種動作。
2、透明挖掘機液壓試驗臺可模擬真實挖掘機工作裝置的各種動作。液壓系統采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成，液壓元件結構、工作原理，液壓回路工作原理一目了然。整個實驗臺具有形象、直觀、方便、可靠等優點。
3、透明液壓試驗臺主要由實驗桌、實驗支架、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
4、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
5、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
二、液壓基本實驗的換向回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路
22、液壓挖掘機液壓回路
三、主要技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）
4、液壓實驗泵電機功率：250W， 調速范圍0－1500r/min，液壓泵工作時噪聲≤58dB，
演示實驗油路液流要求壓力僅需0.3-1.3Mpa (油泵最高壓力：Pmax＝2.5Mpa)
5、電磁換向閥：AC220V 吸力3Mpa
6、實訓臺外型尺寸：1500mm×650mm×1700mm
7、挖掘機實訓臺挖掘動作時總外型尺寸：1850mm×650mm×1850mm
四、主要功能：
真實演示挖掘機工作裝置的挖掘、卸料、提升等動作；
了解挖掘機液壓系統組成及工作原理，各元件內部結構及工作過程；
進行挖掘機液壓系統拆裝和組合、電氣控制系統回路實驗；
進行挖掘機液壓系統壓力、流量等參數的測量實驗。
