透明液壓傳動實訓設備的二級壓力回路是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下透明液壓傳動實訓設備的二級壓力回路。這樣能對用戶選型有非常大的幫助。
透明液壓傳動實訓設備的二級壓力回路是基本回路中的一個實驗，透明液壓傳動實訓設備的基本液壓回路實驗多達18種，可以讓教師有充足的實驗課程對學生進行教學。
有些液壓傳動機械在工作過程的各個階段需要不同的壓力，如圖所示活塞上升與下降過程中需要不同的壓力，這時就要應用多級壓力的回路。

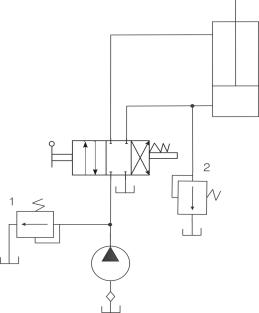

圖示為用兩個溢流閥分別控制兩種壓力的二級壓力回路，活塞下降是工作行程，需要壓力大，由溢流閥1調定，數值較大，活塞上升是非工作行程，系統壓力由溢流閥2調定，數值較小，上下方向及壓力變換可以用換向閥進行轉換。
透明液壓傳動實訓設備，溢流閥，雙作用油缸，三位五通手動換向閥
元件布局后，可仔細地根據所標出的油孔字母符號進行油路的連接。連接時應及時拔出油孔內的橡皮塞。
本實驗系統由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。本演示系統通過對以上四大基本功能的十八種基本控制回路的實驗演示（擴展實驗可達60種），使學生能熟識二十多種常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發、培養興趣。利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。
二、PLC透明液壓傳動實驗演示系統,PLC控制液壓實訓裝置主要性能指標：
1、電源：220V±5% 50Hz
2、演示臺外形尺寸：1200mm（長）×600mm（寬）×1800mm（高）。
3、油泵電機：Z-400 直流Z系列電動機，功率：400W 并配專用穩壓直流電機調速器，調速范圍：0-2000RMP
4、演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)
5、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
