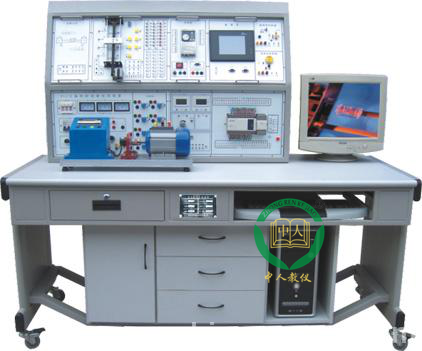

維修電工技師高級技師技能實訓考核裝置,高級技師維修電工實驗考核設備

為了讓學生會觀察、分析與解釋電的基本現象，具備安全用電和規范操作常識；了解電路的基本概念、基本定律和定理；熟悉常用電氣設備和元器件、電路的構成和工作原理及在實際生產中的典型應用；會使用電工電子儀器儀表和工具；能初步識讀簡單電路原理圖和設備安裝接線圖，并能對電路進行調試、對簡單故障進行排除和維修；初步具備查閱電工電子手冊和技術資料的能力，能合理選用元器件。我們公司研發了維修電工技師高級技師技能實訓考核裝置，除了該教學設備，我們公司還生產教學模型,自動扶梯模型,心肺復蘇模擬人,仿真電梯模型。

一、維修電工技師高級技師技能實訓考核裝置,高級技師維修電工實驗考核設備概述

“維修電工技師高級技師技能實訓考核裝置”是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定而研制的，它集PLC、通信模塊、變頻器、觸摸屏、模擬實訓對象、仿真軟件、組態軟件于一體。適合PLC可編程控制、變頻調速控制、網絡通訊實訓教學及技師技能鑒定考核。
二、維修電工技師高級技師技能實訓考核裝置技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m
3.裝置容量：＜0.5KVA
4. 外形尺寸：1630mm×730mm×1300mm
5. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
6.三相鼠籠異步電機：交流380V/△
三、維修電工技師高級技師技能實訓考核裝置特點

（四）裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠，同時控制屏還設有定時器兼報警記錄儀，記錄實訓考核時間及誤操作次數。

四、維修電工技師高級技師技能實訓考核裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、三菱主機實訓組件、實訓模擬對象掛箱（含豐富的工業現場設備模擬實訓對象）、實物對象、變頻器掛箱、觸摸屏掛箱、交流電機、接觸器、總線單元、通信模塊、工控組態軟件、仿真軟件、電機導軌及測速機構等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1、三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。定時器兼報警記錄儀：平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
2、直流電源：直流電壓0～15V可調輸出一路，直流電流0～20mA可調輸出一路。
3、直流電壓/電流表：由三位半A/D轉換器ICL7107和四個LED共陽極紅色數碼管等組成，電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級。4、功能模塊：八位電平顯示、八位邏輯電平輸出、八只點動開關、一組樓層及方向顯示、八音盒、直流24V繼電器、信號轉換座若干。
5、FX主機實訓組件：配置三菱FX1N-40 mR主機，集成數字量I/O（24路數字量輸入），F(xiàn)X1N-485BD通信模塊（2路A/D輸入、1路D/A輸出）及RS-485通信模塊，配套SC-09編程電纜。
（二）維修電工技師高級技師技能實訓考核裝置實訓掛箱

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
八、維修電工技師高級技師技能實訓考核裝置實訓項目
（一）PLC模擬對象基本應用實訓
1、.電動機點動與自鎖控制
2、電動機正反轉控制
3、電動機帶延時正反轉控制
4、電動機星/三角換接起動控制
5、.搶答器控制（優先級、數值運算）
6、.數碼顯示控制
7.、裝配流水線控制
8、 音樂噴泉控制
9、天塔之光控制（閃爍、發射、流水型）
10、.水塔水位控制（自動/手動，自診斷）
11、十字路通燈控制（聲效、自動/手動）
12、自動送料裝車系統控制
13、.四節傳送帶控制
14、.多種液體混合裝置控制

15、機械手控制
16、自控軋鋼機控制
17、郵件分揀機控制
18、 自控成型機控制
19、自動售貨機控制
20、四層電梯控制
21、.自動洗衣機控制
22、步進電機控制
23、.直線運動控制
24、電鍍生產線控制

（二）PLC、變頻器、觸摸屏的綜合應用實訓
25、變頻器功能參數設置與操作
26、變頻器報警與保護功能
27、變頻器無級調速
28、變頻器控制電機正反轉
29、外部端子點動控制
30、多段速度選擇變頻調速
31.、外部模擬量（電壓/電流）變頻調速
32、.瞬時停電啟動控制
33、.PID變頻調速控制
34.、PLC控制變頻器外部端子的電機正反轉

35、基于PLC的程序運轉控制
36、基于PLC模擬量控制變頻開環調速
37、基于PLC通信方式的變頻器開環調速
38、基于PLC通信方式的速度閉環定位控制
39、基于PLC模擬量方式的變頻器閉環調速
40、PLC與人機界面觸摸屏通訊控制
41、PLC、人機界面觸摸屏與變頻器通訊控制
42、PLC與人機界面觸摸屏數字量調速
43、PLC與人機界面觸摸屏模擬量調速

44、基于MCGS的RS-485網絡通信技術
