高級過程控制實訓系統,高級過程控制實訓平臺

一、系統簡要描述

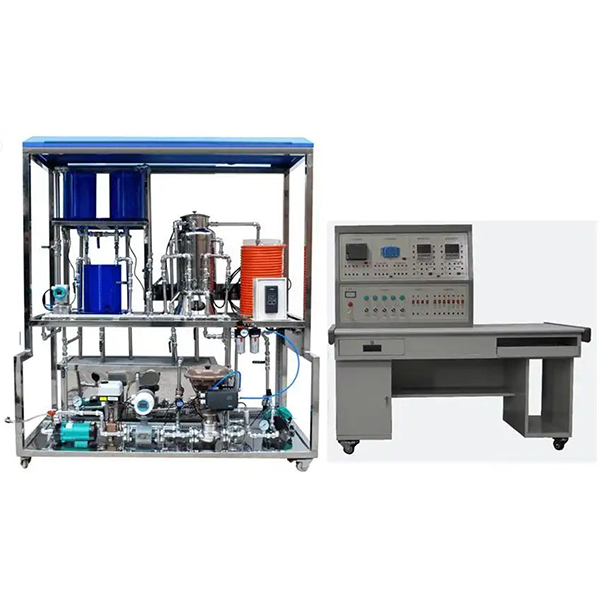

整套系統分為：上位控制層系統，實驗對象層，檢測傳感、變送、執行設備，上位控制軟件四部分。系統特點:整套系統安放在可移動的試驗臺桌上，小巧且試驗裝置占地面積小。

1、上位控制層系統：①、智能儀表控制模塊；②、PLC控制系統；③DDC控制系統。

2、實驗對象層系統：

控制對象：由鋁合金框架安裝、外置不銹鋼儲水箱、有機玻璃三容串接水箱、帶夾套不銹鋼常壓鍋爐容器、鋁塑復合管路、不銹鋼等組成。

1.標準鋁型材安裝框架：標準PVC鋁塑管安裝有機玻璃三容串接水箱、帶夾套不銹鋼常壓鍋爐容器。安裝底板鋪設間隔鋁合金可安裝檢測傳感執行裝置、管路等。

2.實驗臺桌：實驗臺桌上安放控制對象;

3.外置不銹鋼儲水箱及水泵安裝在帶可移動腳輪的框架上（由鋁合金框架制作的），作為一體。水泵出水口帶快插接頭，水泵同控制對象管路系統相連便可實驗。

4.有機玻璃三容串接水箱：

①有機玻璃雙容串接水箱：由進口有機玻璃制作，上水箱、中水箱、下水箱、上中下水箱三容串接安裝，每個水箱帶溢流管及下排水管及閥門，壓力液位傳感器接口

5、帶夾套的不銹鋼常壓加熱鍋爐容器：

內膽Φ100×500（通動態被加熱水），帶單相1.5KW電加熱管，夾套Φ150×400，內膽安裝Pt100溫度傳感器。

系統動力：功率可調的不銹鋼循環水泵:可組成不銹鋼泵＋電動調節閥＋渦輪流量計的動力流量調節系統，也可組成不銹鋼泵＋變頻器＋渦輪流量計的動力流量調節系統。單相可控硅移相調壓裝置、單相電加熱管組成鍋爐加熱動力系統。

檢測傳感器、執行機構：

²流量傳感器：渦輪流量計＋流量變送儀。

²液位傳感器：擴散硅液位傳感器三個，分別用于檢測上中下三個水箱的液位。另外加熱鍋爐容器上還加一個擴散硅壓力傳感器，做恒壓供水實驗時檢測容器壓力。

²溫度傳感器：Pt100熱電阻傳感器一個，Pt100熱電阻溫度變送器一個。用于檢測帶夾套的不銹鋼常壓加熱鍋爐的內膽溫度。

²壓力傳感器：擴散硅壓力傳感器一個。用于檢測加熱鍋爐容器壓力實驗時的動態壓力。

²變頻調速器：三菱變頻調速器一個。用于調節變頻動力支路的供水壓力及流量。

²電機運動控制模塊：主控：TMS320F28335。外擴：RAM512*16位，Flash512K*16位，使用撥碼開關實現模式選擇。功率板：采用集成IPM模塊，可外接剎車電阻，母線電容充電緩沖電路、母線電壓檢測電路，相電流檢測電路，動力電源位AC220V供電，功率3KW�？刂瓢澹阂壕�屏采用4.3寸串口屏 ，5個獨立按鍵按鍵（分別為RUN、STOP、REST、UP、DOW）。通信接口：RS232、RS485（異步串口不夠時可將RS232、RS485采用同一個串口使用短路帽進行短路條線）、CAN、以太網口（SPI接口，設計W5500模塊模塊接口使用現有的成品模塊）；CAN、RS232、RS485為隔離通信接口與TMS320F28335無直接電氣連接。串口感器接口：霍爾信號接口及差分編碼器接口統一使用DB15連接。模擬量輸出：不使用到的PWM用于RC濾波運放跟隨實現DAC輸出。模擬量輸入：芯片內部不使用的ADC接口用于外部模擬量輸入，接口為0~10V輸入。開關量輸出：2組，分別用于報警信號輸出、準備完成信號輸出。開關量輸入：開關量輸入3組。EEPROM存儲：有剩余IO可考慮設計24C02存儲器。測試點：預留環形測試點測試PWM信號、ADC信號、DAC信號、電源。本地控制：本地串口屏顯示參數電壓、電流、設定值、實時值，本地按鍵操作。遠程控制：遠程采用RS485或RS232接口使用FreeModbus-RTU協議實現與遠程工控屏的串口通信，顯示電壓、電流、設定值、實時值，在遠程觸摸屏上可進行控制實現5個獨立按鍵的功能。

²電動調節閥：全不銹鋼電動調節閥一個。用于調節電動調節閥動力支路的供水壓力及流量。

二、上位過程控制系統

上位控制操作/實驗面板：鋁面板噴塑結構。

強電控制面板：裝有漏電保護空氣開關、電流型漏電保護器，充分考慮人身安全保護；配置帶鑰匙的電源啟動控制回路和多組保險絲，同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相電壓表、指示燈，直觀，強電信息一目了然；裝有變頻器及其控制接口面板，方便變頻器熟悉、操作和應用。

控制器面板：變頻控制器面板、智能儀表控制面板。

信號接口面板：控制對象中的儀表信號和電氣信號轉移到信號接線板上，提供AI、AO、DO等傳感器檢測及執行器控制信號接口，便于學生自己連線組成不同的控制系統。實驗者通過安全型接插式導線將實驗板與信號板之間進行不同的配線，以完成過程控制各類實驗。

三、上位過程控制系統基型配置：

1）S7-1200PLC控制系統

隨著科技的發展，PLC即使是Micro PLC，也可以勝任多種控制任務。本產品提供的PLC控制系統主機選用西門子的1200系列，主要展示小型（Micro）PLC在滿足小規模的控制任務中的完美表現，為培養工程化人才提供更多更強的實驗平臺。

2）智能儀表控制系統

儀表控制系統核心為帶通信功能的各種儀表，儀表內集成了各種算法，根據現場情況整定儀表控制算法的各種參數，達到控制效果。同時帶通訊功能的儀表與上位計算機的軟件平臺通訊。儀表各種參數和過程值進入軟件平臺（一般為工控組態軟件）的數據庫，再加上組態的流程畫面和操作界面，可以方便在上位計算機整定參數，對過程值進行記錄分析。

3）DDC控制系統

DDC控制系統一般有兩種形式，一種采用外部數據采集模塊的形式，其核心為帶RS485通訊的數據采集模塊和計算機算法軟件；另一種采用工控機和ISA或PCI插槽的數據采集板卡。外部數據采集模塊由于安裝方便，同時就地安裝時采用通訊方式向計算機送數據不存在信號衰減，因此本產品采用第一種方式的應用。用戶可根據自己學校的實際情況選用第二種方式的應用（例如研華A/D、D/A、采樣板卡）。

在控制臺直接裝有數據采集模塊，同時利用工控軟件MCGS中強大的算法組態功能，便捷的組建一個帶人機界面的DDC控制系統。在DDC系統中提供開放的算法軟件供實驗和算法編程參考，方便實驗教學和工程人才培養。

四、過程控制實驗裝置配置清單

表2：智能儀表控制實驗臺硬件配置表

表3  DDC上位控制系統硬件配置表

表4：西門子S1200-PLC上位控制系統硬件配置表

表5：軟件清單

四、過程控制系統實驗項目

1、實驗項目：

·過程控制系統的組成認識實驗：

（1）過程控制及檢測裝置硬件結構組成的認識，控制方案的組成及控制系統連接實驗。

（2）智能調節儀表、智能變送儀表等各種智能儀表的操作及參數設定。

（3）傳感器的校正（零點遷移與量程調整）

·對象特性測試實驗

l單容水箱液位數學模型的測試實驗

l雙容水箱液位數學模型的測試實驗

l鍋爐內膽水溫特性測試實驗

·單回路控制系統實驗

l單容水箱液位定值控制實驗

l雙容水箱液位定值控制實驗

l鍋爐內膽水溫定值控制實驗

l單閉環流量定值控制實驗

l鍋爐內膽壓力定值控制實驗

·串級控制系統實驗

l水箱液位串級控制實驗

l鍋爐內膽水溫與循環水流量串級控制實驗

l水箱液位與進水口流量串級控制實驗

·比值控制系統實驗

l流量比值控制系統實驗

·變頻恒壓供水實驗

·純滯后實驗

·溫度的滯后控制實驗

·流量純滯后控制實驗

·工控制組態軟件組態控制實驗

l所有實驗均包括數據庫組態、圖形動畫、報表、曲線、報警組態、設備通訊組態、算法組態等實驗
