工業電氣安裝與調試裝置（圓錐破碎機）,工業電氣安裝調試實訓臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下工業電氣安裝與調試裝置（圓錐破碎機）,工業電氣安裝調試實訓臺。這樣能對用戶選型有非常大的幫助。

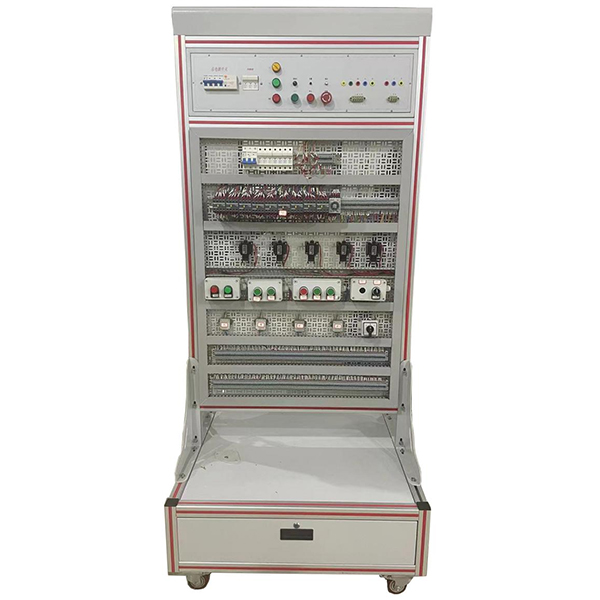

工業電氣安裝與調試裝置（圓錐破碎機）,工業電氣安裝調試實訓臺

一、產品概述

本裝置是根據《電工》國家職業標準，結合各職業院校、技工院校相關課程教學大綱要求而研制，它是集培訓、實訓和考核鑒定為一體的多功能設備。包含了繼電接觸控制電路裝調維修、低壓電氣控制、電氣設備裝調維修、自動控制電路裝調維修等職業技能訓練，可對電氣控制電路的裝配、接線、調試、運行維護、故障維修等技術技能的訓練。

二、主要技術性能

輸入電壓：三相四（五）線制380V±10% 50HZ

工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜2000m

裝置容量：＜1.5kVA

外形尺寸：880mm×800mm×2000mm

柜體材料：工業鋁型材和鐵質噴塑結構

安全保護措施：具有漏電保護電路和短路保護裝置，安全性符合相關的國家標準，所有材質均符合環保標準。

三、裝置特點

開放性：采用立式開放式安裝平臺，實訓操作直觀方便

綜合型：該裝置采用實際工業電氣線路為原型設計，安裝有圓錐破碎機綜合電氣控制電路，為職業技能培訓、考核、競賽提供綜合應用電氣控制線路平臺，接近工業現場

科學性：對于按鈕、行程開關等器件，裝置均將接線端子引出至外部端子排上，方便實訓和檢修過程對器件和線路的測量，避免為了測量拆卸器件的不方便

電氣線路采用線槽走線，整潔美觀、便于實訓考核時現場進行設置故障

實訓裝置出廠狀態為安裝完好，按鈕、行程開關等器件已引線至外部接線端子，電氣控制系統未接線供用戶自行接線調試訓練。

四、基本配置及功能

表1

序號	模塊	實訓模塊名稱	主要配置	數量	備注
1	實訓平臺	工業鋁型材及鐵質噴塑網孔架	尺寸：880mm×800mm×2000mm	1臺
2		電源控制模塊	設有三相漏電保護器1只、熔斷器3只、啟動按鈕1只、停止按鈕1只、急停按鈕1只、電源電壓指示燈3只、電壓型漏電保護線路（帶漏電聲光報警、復位按鈕）1套、三相五線電源輸出（安全護套插座和接線端子雙輸出）1組、單相三線電源輸出（安全護套插座和接線端子雙輸出）1組、電源輸出安全防護罩。	2組
3		儲物抽屜	采用鋁合金抽屜拉手和靜音導軌，用于放置實訓元器件和工具等。	2只
4	電機	三相鼠籠式異步電動機	WDJ26三相交流380V/△	1臺
5	電機	三相鼠籠式異步電動機	WDJ24三相交流380V/Y	3臺
6	配件	實訓導線	采用高可靠護套結構手槍插連接線，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良，用于電機線路連接。	1套

附表：圓錐破碎機電氣控制電路主要實訓器件配置：

序號	配置名稱	規格型號	單位	數量	備注
1	低壓斷路器	DZ108-20(1.6A-2.5A)	個	4
2	空開	2P 10A	個	1
3	控制變壓器	BK150 380V/36V/24V/6V	個	1
4	熔斷器	RT18-32-2P	個	1
5	熔斷芯	RT14-20/2A	個	2
6	二位旋鈕	Φ22-LAY16-DB11	個	7
7	三位旋鈕	Φ22-LAY16-D2B20	個	3
8	普通按鈕	Φ22-LAY16-AR11	個	4
9	普通按鈕	Φ22-LAY16-AG11	個	4
10	普通按鈕	Φ22-LAY16-AY11	個	1
11	行程開關	JW2A-11H	個	2
12	信號燈	AC36VY（黃）	個	1
13	固定器	SAKEW35	個	42
14	絕緣隔板	SAKAP6-10	個	32
15	基型接線端子排	SAKDU6	片	78
16	按鈕盒	2孔	個	5
17	按鈕盒	3孔	個	4
18	按鈕盒	4孔	個	1
19	按鈕標識牌	BZP-22	個	26
20	線槽	3535	根	若干
21	平導軌	鋁合金制	根	若干
