模具錐頂座測繪實驗裝置的實驗步驟是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下模具錐頂座測繪實驗裝置的實驗步驟。這樣能對用戶選型有非常大的幫助。

模具錐頂座測繪實驗裝置的實驗步驟

一、實驗準備

了解實驗目的：通過本實驗，掌握如何對模具錐頂座進行測繪，了解其結構、尺寸及技術要求，為后續的模具設計和制造提供基礎數據。

實驗器材準備：模具錐頂座測繪實驗裝置、測量工具（如游標卡尺、千分尺、測量表等）、繪圖工具（如繪圖筆、橡皮等）、記錄本等。

實驗環境要求：確保實驗場地寬敞、明亮，便于觀察和操作。同時，要確保實驗裝置穩定，避免在測繪過程中發生意外。

二、實驗步驟

觀察與分析：首先仔細觀察模具錐頂座，了解其結構特點、尺寸關系及技術要求。分析錐頂座的材料、熱處理狀態、精度要求等方面的信息，為后續的測繪工作提供基礎。

拆卸與清洗：如有需要，按照要求拆卸模具錐頂座，以便于測量和觀察。清洗錐頂座表面，確保沒有油污、銹跡等影響測量精度的因素。

測量尺寸：使用測量工具對錐頂座的各個尺寸進行測量，包括直徑、長度、錐度等。注意測量時要保持工具的穩定，避免誤差的產生。同時，記錄測量的數據，以便于后續的繪制和計算。

繪制零件草圖：根據測量的數據和觀察到的結構特點，在圖紙上繪制錐頂座的草圖。注意按照測量的實際尺寸繪制，不要進行主觀的放大或縮小。同時，繪制出錐頂座的結構和形狀特征。

完善零件圖：根據草圖和測量的數據，進一步完善錐頂座的零件圖。注意標注尺寸、技術要求等，確保圖紙能夠準確反映錐頂座的實際狀況。同時，要考慮錐頂座的材料、熱處理狀態、精度要求等方面的信息，在圖紙上標注相應的說明。

總結與反思：完成錐頂座的測繪后，對整個實驗過程進行總結與反思。分析自己在實驗過程中的優點與不足，總結經驗教訓，為今后的學習和實踐提供借鑒。同時，可以將自己的測繪過程和結果與指導老師或同學進行交流，互相學習，共同進步。

清理實驗現場：實驗結束后，將使用的測量工具整理歸位，保持實驗現場的整潔。同時，將拆卸的錐頂座按照要求重新裝配，確保其完整性。

三、注意事項

安全第一：在實驗過程中，始終注意安全。特別是在使用測量工具時，要避免工具的滑落或誤傷。同時，要確保實驗裝置的穩定，避免意外事故的發生。

細心觀察：觀察錐頂座時要認真細致，不放過每一個細節。這有助于準確測量和繪制錐頂座的結構和尺寸。

準確測量：測量時要保持工具的穩定，避免誤差的產生。測量的數據要準確可靠，為繪制錐頂座提供可靠的依據。同時，要注意記錄測量的數據，以便于后續的計算和整理。

遵守規則：在實驗過程中，要遵守實驗室的規則和要求。如有任何問題或疑慮，及時向指導老師請教。同時，要注意保護實驗裝置和器材，避免損壞或丟失。

愛護器材：使用測量工具時要小心愛護，避免損壞。如有損壞，應及時向指導老師報告。同時，要保持實驗現場的整潔，這有助于提高實驗室的使用效率和維護實驗室的環境衛生。

以下模具錐頂座測繪實驗裝置的技術參數：

模具錐頂座測繪實驗裝置功能：

1、機構組裝訓練；

2、機構零件尺寸測量訓練；

3、機構裝配圖繪制訓練；

4、機構零件圖繪制訓練；

模具錐頂座測繪實驗裝置產品參數

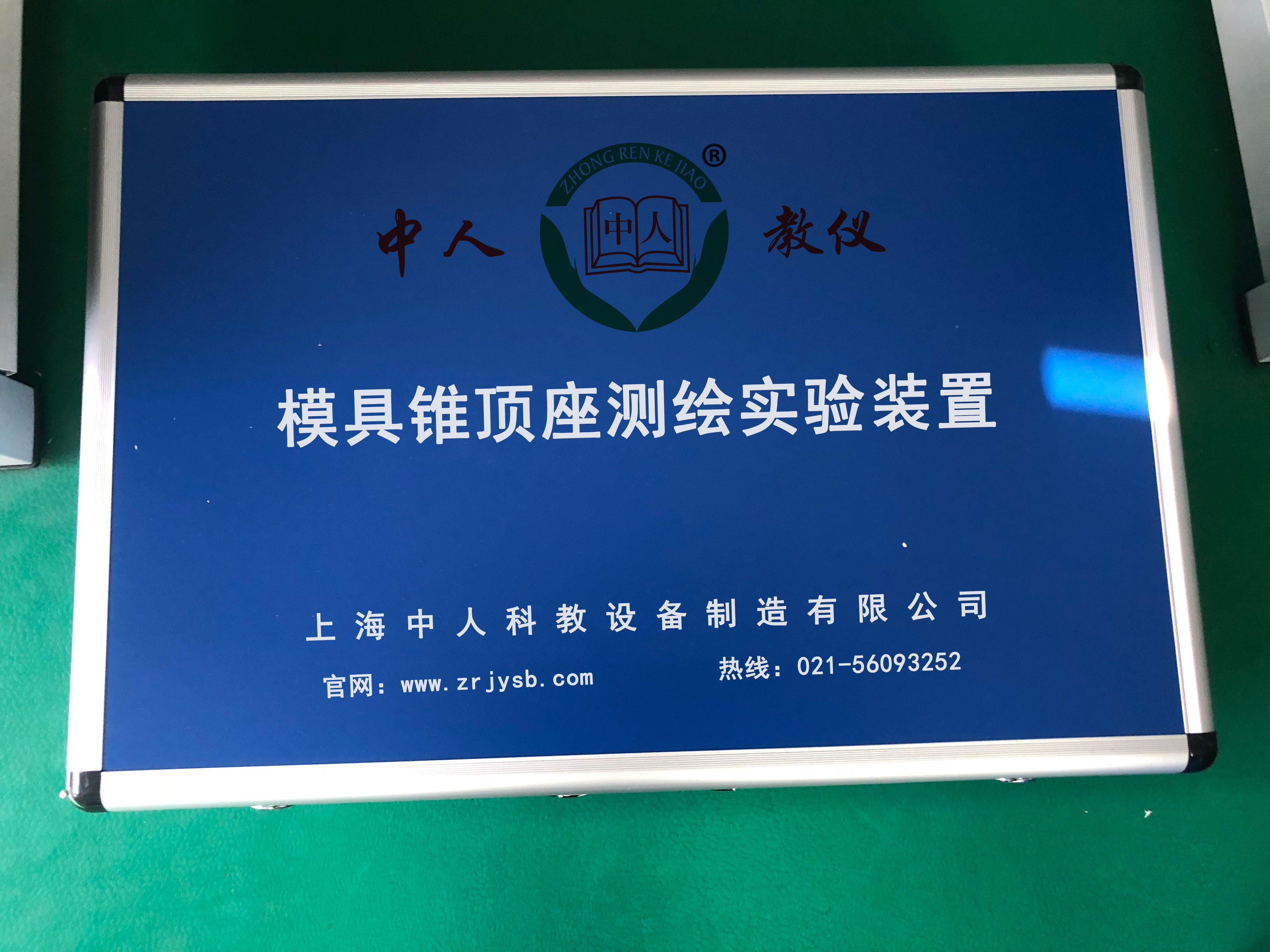

1、產品材質：鋁合金精制，各個零件均需裝到鋁合金測繪箱內，內置緩沖嵌入式材料格擋；

2、為方便安全測繪箱子尺寸：約365×265×120mm

3、詳細配置：

 底座、 環套、錐套、 鎖緊螺桿。
