汽車儀表系統示教板,汽車儀表及燈光系統實訓臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下汽車儀表系統示教板,汽車儀表及燈光系統實訓臺。這樣能對用戶選型有非常大的幫助。

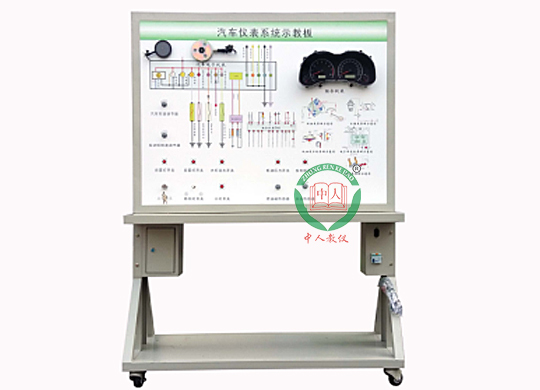

汽車儀表系統示教板,汽車儀表及燈光系統實訓臺

一、汽車儀表系統示教板,汽車儀表及燈光系統實訓臺產品簡介
     該設備采用  汽車儀表系統實物為基礎，充分展示汽車儀表系統的組成結構和工作過程。
    適用于學校對汽車儀表系統理論和維修實訓的教學需要。

二、汽車儀表系統示教板,汽車儀表及燈光系統實訓臺功能特點
1.真實可運行的汽車電子儀表系統，充分展示汽車電子儀表系統的組成結構。
操縱與儀表系統相連接的各種傳感器、開關，模擬儀表信號源的工作，可真實演示汽車儀表系統的工作過程。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車電子儀表系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車電子儀表系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、汽車儀表系統示教板,汽車儀表及燈光系統實訓臺技術規格
    外形尺寸：1240×600×1700mm(長×寬×高)
    外接電源：AC 220V±10% 50Hz
    工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門
移動腳輪：100*60mm

四、基本配置(每臺)
