傳感器與執行器綜合實訓臺,汽車傳感器示教板

一、傳感器與執行器綜合實訓臺,汽車傳感器示教板產品簡介

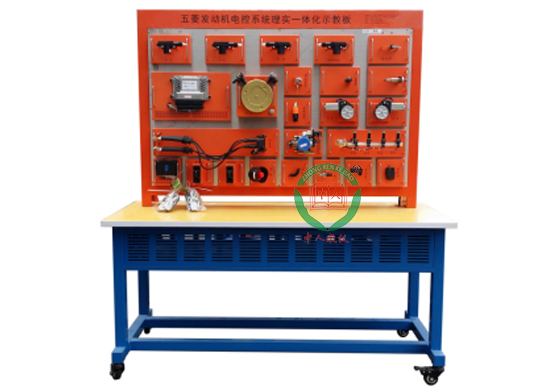

該設備采用汽車傳感器與執行器系統的真實部件，充分展示汽車傳感器與執行器系統的組成結構和工作過程。
適用于學校對汽車傳感器與執行器系統理論和維修實訓的教學需要。

二．傳感器與執行器綜合實訓臺,汽車傳感器示教板功能特點
1.采用完整的發動機傳感器與執行器部件（元器件采用積木模塊制作，靈活取放與固定實驗掛件），使用曲軸傳感器信號輪，模擬發動機運行；實驗插接導線連接好后，可真實演示發動機傳感器、控制單元、執行器的工作過程(如火花塞點火、噴油器噴油、燃油泵工作的動作過程。)
2.安裝原車發動機控制單元，組合儀表，燃油箱，油泵，油泵繼電器，保險絲盒，噴油嘴4個，噴油導管，噴油量杯，可移動臺架，多個傳感器和執行器。
3.示教板面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖對接傳感器與執行器，認識和分析汽車傳感器與執行器系統的工作原理。
4.示教板上安裝有燃油箱，燃油量傳感器，發動機控制單元，組合儀表，油泵繼電器，點火開關，診斷座，保險盒，安裝噴油嘴和量杯，面板上安裝有檢測端子，可直接在面板上檢測發動機控制系統電路元件的電信號。
5.設備面板上傳感器側安裝有檢測端子，可直接對接傳感器與執行器。
6.模擬曲軸位置傳感器信號，可使燃油泵工作，噴油嘴噴油，火花塞點火。
7.設備上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
8.設備面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
9.設備底架部分采用鋼性結構焊接，表面采用烤漆工藝，帶自鎖腳輪裝置，移動靈活。
10.設備工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
11.元器件采用積木模塊制作，固定件采用冷板沖壓成形。
12.實驗桌采用鋼木結構制作，美觀大方。

三、傳感器與執行器綜合實訓臺,汽車傳感器示教板技術規格
    外形尺寸（約）：1600×600×1700mm(長×寬×高)
    外接電源：AC 220V±10% 50Hz
    工作電壓：DC 12V
    工作溫度：-40℃～+50℃
燃油壓力表：0～10kg/psi
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm

四、基本配置(每臺)
