空氣橫掠單管強迫對流的換熱實驗臺,單管強迫對流換熱實訓臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下空氣橫掠單管強迫對流的換熱實驗臺,單管強迫對流換熱實訓臺。這樣能對用戶選型有非常大的幫助。

空氣橫掠單管強迫對流的換熱實驗臺,單管強迫對流換熱實訓臺

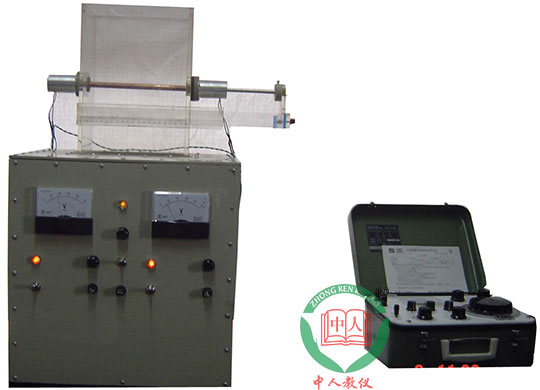

參考圖片

空氣橫掠單管強迫對流的換熱實驗臺,單管強迫對流換熱實訓臺技術參數：

1、輸入電源：單相AC220V±10% 50Hz，功率500W。

2、離心風機：電壓220V，功率：85W，風量：1000 m3/h；有機玻璃實驗本體。

3、被加熱金屬管（304不銹鋼）：Ф3-6mm之間任選，每臺3種不同尺寸規格。

4、硅整流器：輸入220V,輸出:電壓0—12V，電流0--100A；

5、電位差計：UJ36a直流電位差計。

6、畢托管流量計配斜管微壓計測流速：量程-10-700pa。

7、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。手動風門調節風量。

8、外形尺寸：600×400×1200mm，外形為不銹鋼可移動支架，帶雙剎車輪。

空氣橫掠單管強迫對流的換熱實驗臺,單管強迫對流換熱實訓臺實驗?zāi)康模?/span>

1、了解對流放熱的實驗研究方法。

2、測定空氣橫向流過單管表面時的平均放熱系數α，并將實驗數據整理成準則方程式。

空氣橫掠單管強迫對流的換熱實驗臺,單管強迫對流換熱實訓臺主要配置：

工頻離心風機、組合式有機玻璃風洞、實驗管及其加熱器、固體調壓模塊配電位器調節加熱功率、控制箱、萬能信號輸入巡檢儀、功率表、調壓器、畢托管、傾斜式微壓計、電位差計、不銹鋼可移動實驗臺。
