蒸汽冷凝時傳熱和給熱系數測試裝置,冷凝給熱及傳熱系數實訓臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下蒸汽冷凝時傳熱和給熱系數測試裝置,冷凝給熱及傳熱系數實訓臺。這樣能對用戶選型有非常大的幫助。

蒸汽冷凝時傳熱和給熱系數測試裝置,冷凝給熱及傳熱系數實訓臺

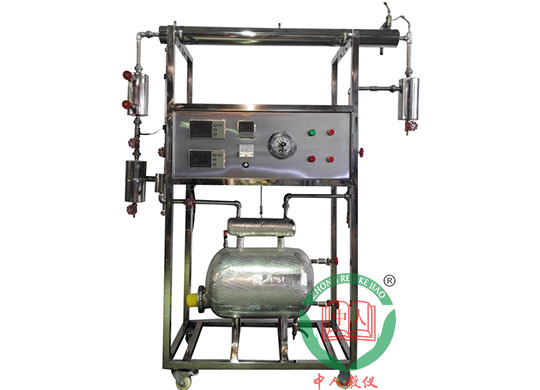

參考圖片

蒸汽冷凝時傳熱和給熱系數測試裝置,冷凝給熱及傳熱系數實訓臺技術參數：

1、輸入電源：三相AC380V±10% 50Hz，功率8.0KW。

2、電加熱總功率：≦8.0KW，蒸汽控制壓力表：0-0.4MPa。

3、冷水流量測量：采用轉子流量計，量程：40-400L/h。

4、套管換熱器：內管內徑Φ18mm，內管外徑Φ20mm（紫銅管）。外管內徑Φ52mm，外管外徑Φ57mm （304不銹鋼管），管長1200mm。

5、蒸汽發生器上有安全閥、壓力表繼電器、溫度控制器三種安全保護裝置。

6、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。

7、外形尺寸：1500×500×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。

蒸汽冷凝時傳熱和給熱系數測試裝置,冷凝給熱及傳熱系數實訓臺實驗?zāi)康模?

測試蒸汽在水平管內[管外為自來水時]的傳熱系數和給熱系數。

蒸汽冷凝時傳熱和給熱系數測試裝置,冷凝給熱及傳熱系數實訓臺主要配置：

電蒸汽鍋爐、套管換熱器、蒸汽冷凝罐、蒸汽及水流量測試設備、加熱由固體調壓模塊無級調節，由多路巡檢儀顯示的溫度測試系統，不銹鋼臺架及控制屏等。
